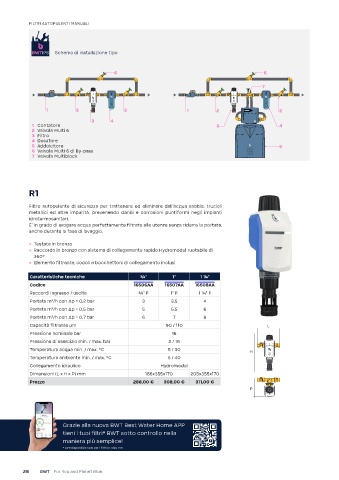

Page 28 - BWT - CATALISTINO IDRODOMESTICI 2025 - DELLAFIORE

FILTRI AUTOPULENTI MANUALI

BWTIPS Schema di installazione tipo

6 6

7

1 2 2 1 2 2
3 4
1 Contatore 3 4
2 Valvola Multi 6
3 Filtro
4 Dosatore
5 Addolcitore 5
6 Valvola Multi 6 di By-pass
7 Valvola Multiblock

R1

Filtro autopulente di sicurezza per trattenere ed eliminare dall’acqua sabbia, trucioli
metallici ed altre impurità, prevenendo danni e corrosioni puntiformi negli impianti
idrotermosanitari.
E’ in grado di erogare acqua perfettamente filtrata alle utenze senza ridurre la portata,
anche durante la fase di lavaggio.

» Testata in bronzo
» Raccordo in bronzo con sistema di collegamento rapido Hydromodul ruotabile di
360°
» Elemento filtrante, codoli e bocchettoni di collegamento inclusi

Caratteristiche tecniche ¾“ 1’’ 1 ¼“
Codice 16506AA 16507AA 16508AA
Raccordi ingresso / uscita ¾“ F 1“ F 1 ¼“ F
Portata m /h con Δp = 0,2 bar 3 3,5 4
3
Portata m /h con Δp = 0,5 bar 5 5,5 6
3
3
Portata m /h con Δp = 0,7 bar 6 7 8
Capacità filtrante µm 90 / 110 L
Pressione nominale bar 16
Pressione di esercizio min. / max. bar 2 / 16
Temperatura acqua min. / max. °C 5 / 30 H
Temperatura ambiente min. / max. °C 5 / 40
Collegamento idraulico Hydromodul
Dimensioni (L x H x P) mm 186x355x170 205x355x170
Prezzo 288,00 € 308,00 € 311,00 €
P

Grazie alla nuova BWT Best Water Home APP
tieni i tuoi filtri* BWT sotto controllo nella
maniera più semplice!
* APP disponibile solo per i filtri E1 Idea e R1

28 BWT - For You and Planet Blue.
