FILTRI AUTOPULENTI MANUALI COMBI

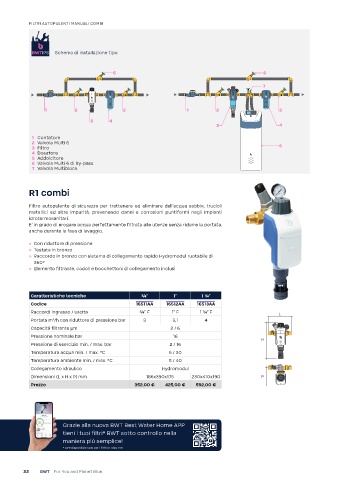

BWTIPS Schema di installazione tipo

6 6

7

1 2 2 1 2 2
3 4
3 4

1 Contatore
2 Valvola Multi 6
3 Filtro 5
4 Dosatore
5 Addolcitore
6 Valvola Multi 6 di By-pass
7 Valvola Multiblock

R1 combi

Filtro autopulente di sicurezza per trattenere ed eliminare dall’acqua sabbia, trucioli
metallici ed altre impurità, prevenendo danni e corrosioni puntiformi negli impianti
idrotermosanitari.
E’ in grado di erogare acqua perfettamente filtrata alle utenze senza ridurre la portata,
anche durante la fase di lavaggio.

» Con riduttore di pressione
» Testata in bronzo
» Raccordo in bronzo con sistema di collegamento rapido Hydromodul ruotabile di
360°
» Elemento filtrante, codoli e bocchettoni di collegamento inclusi

Caratteristiche tecniche ¾“ 1’’ 1 ¼“
Codice 16511AA 16512AA 16513AA
Raccordi ingresso / uscita ¾“ F 1“ F 1 ¼“ F L
Portata m /h con riduttore di pressione bar 3 3,1 4
3
Capacità filtrante µm 2 / 6
Pressione nominale bar 16
H
Pressione di esercizio min. / max. bar 2 / 16
Temperatura acqua min. / max. °C 5 / 30
Temperatura ambiente min. / max. °C 5 / 40
Collegamento idraulico Hydromodul
Dimensioni (L x H x P) mm 186x390x175 230x410x190 P
Prezzo 352,00 € 425,00 € 592,00 €

Grazie alla nuova BWT Best Water Home APP
tieni i tuoi filtri* BWT sotto controllo nella
maniera più semplice!
* APP disponibile solo per i filtri E1 Idea e R1
