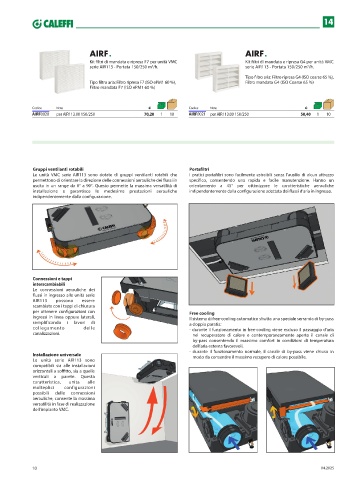

Page 10 - CALEFFI - LISTINO SISTEMI VMC 2025 - DELLAFIORE

14

AIRF l AIRF l
Kit filtri di mandata e ripresa F7 per unità VMC Kit filtri di mandata e ripresa G4 per unità VMC
serie AIR113 - Portata 150/250 m /h. serie AIR113 - Portata 150/250 m /h.
3
3
Tipo filtro aria: Filtro ripresa G4 (ISO coarse 65 %),
Tipo filtro aria: Filtro ripresa F7 (ISO ePM1 60 %), Filtro mandata G4 (ISO Coarse 65 %)
Filtro mandata F7 (ISO ePM1 60 %)

Codice Note € Codice Note €
AIRF0020 per AIR113.00 150/250 70,20 1 10 AIRF0021 per AIR113.00 150/250 50,40 1 10

Gruppi ventilanti rotabili Portafiltri
Le unità VMC serie AIR113 sono dotate di gruppi ventilanti rotabili che I pratici portafiltri sono facilmente estraibili senza l’ausilio di alcun attrezzo
permettono di orientare la direzione delle connessioni aerauliche dei flussi in specifico, consentendo una rapida e facile manutenzione. Hanno un
uscita in un range da 0° a 90°. Questo permette la massima versatilità di orientamento a 45° per ottimizzare le caratteristiche aerauliche
installazione e garantisce le medesime prestazioni aerauliche indipendentemente dalla configurazione adottata dei flussi d’aria in ingresso.
indipendentemente dalla configurazione.

Connessioni e tappi
interscambiabili
Le connessioni aerauliche dei
flussi in ingresso alle unità serie
AIR113 possono essere
scambiate con i tappi di chiusura
per ottenere configurazioni con Free cooling
ingressi in linea oppure laterali, Il sistema di free-cooling automatico sfrutta una speciale serranda di by-pass
semplificando i lavori di a doppia paratia:
collegamento delle - durante il funzionamento in free-cooling viene escluso il passaggio d’aria
canalizzazioni. nel recuperatore di calore e contemporaneamente aperto il canale di
by-pass consentendo il massimo comfort in condizioni di temperatura
dell’aria esterna favorevoli.
- durante il funzionamento normale, il canale di by-pass viene chiuso in
Installazione universale modo da consentire il massimo recupero di calore possibile.
Le unità serie AIR113 sono
compatibili sia alle installazioni
orizzontali a soffitto, sia a quelle
verticali a parete. Questa
caratteristica, unita alle
molteplici configurazioni
possibili delle connessioni
aerauliche, consente la massima
versatilità in fase di realizzazione
dell’impianto VMC.

10 04.2025
