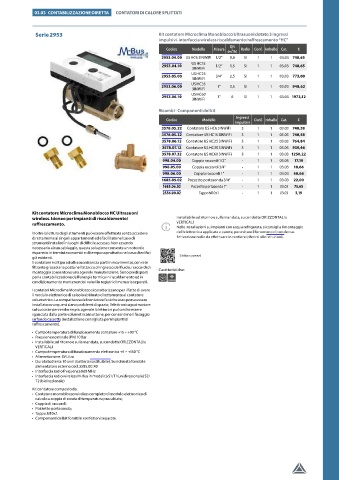

Page 151 - RBM - LISTINO 2024 - DELLAFIORE

03.03 contaBilizzazione diretta contatori di calore splittati 121

Serie 2953 Kit contatore Microclima Monoblocco Ultrasuoni dotato 3 ingressi
impulsivi-interfaccia wireless riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Radio Conf. Imballo Cat. €
(m³/h)
2953.04.00 US HC6 3INWiFi 1/2” 0,6 SI 1 1 03.03 748,65
US HC15
2953.04.10 1/2” 1,5 SI 1 1 03.03 748,65
3INWiFi
US HC25
2953.05.00 3/4” 2,5 SI 1 1 03.03 773,00
3INWiFi
US HC35
2953.06.00 1” 3,5 SI 1 1 03.03 948,62
3INWiFi
US HC60
2953.06.10 1” 6 SI 1 1 03.03 1973,12
3INWiFi
Ricambi - Componenti del kit
Ingressi
Codice Modello Conf. Imballo Cat. €
impulsivi
3578.05.22 Contatore US HC6 3INWiFi 3 1 1 03.03 740,58
3578.05.32 Contatore US HC15 3INWiFi 3 1 1 03.03 740,58
3578.06.12 Contatore US HC25 3INWiFi 3 1 1 03.03 764,84
3578.07.12 Contatore US HC35 3INWiFi 3 1 1 03.03 939,46
3578.07.32 Contatore US HC60 3INWiFi 3 1 1 03.03 1250,22
998.04.00 Coppia raccordi 1/2” - 1 1 03.03 17,19
998.05.00 Coppia raccordi 3/4" - 1 1 03.03 18,66
998.06.00 Coppia raccordi 1” - 1 1 03.03 40,66
1685.05.02 Pozzetto portasonda 3/4” - 1 1 03.03 22,00
1685.06.02 Pozzetto portasonda 1” - 1 1 03.03 75,65
2556.00.02 Tappo M10x1 - 1 1 03.03 3,19

Kit contatore microclima monoblocco Hc ultrasuoni
wireless. idoneo per impianti di riscaldamento/ Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e
raffrescamento. VERTICALI
Nelle installazioni su impianti con acqua refrigerata, si consiglia il montaggio
Inoltre la lettura degli strumenti può essere effettuata senza accedere dell’elettronica applicata a parete, per evitare il fenomeno di condensa.
direttamente ai singoli appartamenti ed è facilitata nel caso di Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
strumenti installati in luoghi di difficile accesso. Non essendo
necessario alcun cablaggio, questa soluzione consente un notevole
risparmio in termini economici e di tempo soprattutto nel caso di edifici
già esistenti. Listino prezzi
Il contatore è di tipo ad ultrasuoni (senza parti in movimento), con rete
filtrante grossolana posta nell’attacco di ingresso del fluido, i raccordi di Caratteristiche:
montaggio consentono una agevole manutenzione. Sono predisposti
per la contabilizzazione dell’energia termica in riscaldamento ed in
condizionamento mantenendo i valori in registri di memoria separati.
I contatori Microclima Monoblocco si caratterizzano per il fatto di avere
il modulo elettronico di calcolo abbinato direttamente al contatore
volumetrico. La compattezza del contatore fa sì che esso possa essere
installato ovunque vi siano problemi di spazio; l’elettronica può ruotare
sul suo asse per renderne più agevole la lettura e può anche essere
sganciata dalla parte volumetrica in ottone, per consentirne il fissaggio
su fondo cassetta (installazione consigliata per impianti di
raffrescamento).
• Campo temperatura di funzionamento contatore +15 ÷ +90 °C
• Pressione nominale (PN) 10 Bar
• Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e
VERTICALI
• Campo temperatura di funzionamento elettronica +5 ÷ +150 °C
• Alimentazione: 3V Litio
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile
alimentatore esterno cod. 3585.00.X0
• Interfaccia radio frequenza 868 MHz
• Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/
T2 (bidirezionale)
Kit contatore composto da:
• Contatore monoblocco wireless completo di modulo elettronico di
calcolo e coppia di sonde di temperatura precablate;
• Coppia di raccordi;
• Pozzetto portasonda;
• Tappo M10x1.
• Componenti del kit forniti in confezioni separate.
