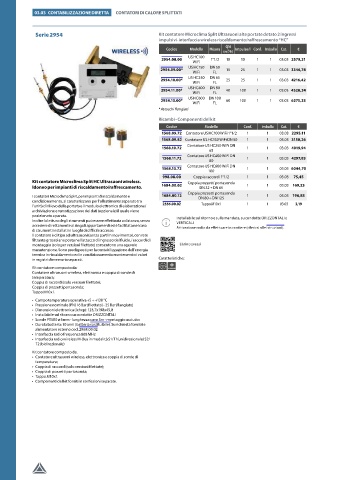

Page 152 - RBM - LISTINO 2024 - DELLAFIORE

122 03.03 contaBilizzazione diretta contatori di calore splittati

Serie 2954 Kit contatore Microclima Split Ultrasuoni alte portate dotato 2 ingressi
impulsivi-interfaccia wireless riscaldamento/raffrescamento “HC”
QN
Codice Modello Misura Impulso/l Conf. Imballo Cat. €
(m³/h)
US HC100
2954.08.00 1”1/2 10 10 1 1 03.03 2579,21
WiFi
US HC150 DN 50
2954.09.00* 15 25 1 1 03.03 3346,78
WiFi FL
US HC250 DN 65
2954.10.00* 25 25 1 1 03.03 4216,42
WiFi FL
US HC400 DN 80
2954.11.00* 40 100 1 1 03.03 4528,34
WiFi FL
US HC600 DN 100
2954.13.00* 60 100 1 1 03.03 6275,23
WiFi FL
* Attacchi flangiati
Ricambi - Componenti del kit
Codice Modello Conf. Imballo Cat. €
1568.09.72 Contatore US HC100 WiFi 1”1/2 1 1 03.03 2295,11
1568.09.82 Contatore US HC150 WiFi DN 50 1 1 03.03 3150,26
Contatore US HC250 WiFi DN
1568.10.72 1 1 03.03 4019,94
65
Contatore US HC400 WiFi DN
1568.11.72 1 1 03.03 4297,83
80
Contatore US HC600 WiFi DN
1568.13.72 1 1 03.03 6044,70
100
998.08.00 Coppia raccordi 1”1/2 1 1 03.03 75,45
Kit contatore microclima split Hc ultrasuoni wireless. Coppia pozzetti portasonda
idoneo per impianti di riscaldamento/raffrescamento. 1684.00.02 DN 32 ÷ DN 65 1 1 03.03 169,23
Coppia pozzetti portasonda
I contatori Microclima Split, per impianti di riscaldamento e 1684.00.12 DN 80 ÷ DN 125 1 1 03.03 196,83
condizionamento, si caratterizzano per l’allestimento separato tra
l’unità di rilievo della portata e il modulo elettronico di elaborazione/ 2556.00.02 Tappo M10x1 1 1 03.03 3,19
archiviazione e remotizzazione dei dati (opzionale) il quale viene
posizionato a parete. Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e
Inoltre la lettura degli strumenti può essere effettuata a distanza, senza VERTICALI
accedere direttamente ai singoli appartamenti ed è facilitata nel caso Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
di strumenti installati in luoghi di difficile accesso.
Il contatore è di tipo ad ultrasuoni (senza parti in movimento), con rete
filtrante grossolana posta nell’attacco di ingresso del fluido, i raccordi di
montaggio (solo per versioni filettate) consentono una agevole Listino prezzi
manutenzione. Sono predisposti per la contabilizzazione dell’energia
termica in riscaldamento ed in condizionamento mantenendo i valori
in registri di memoria separati. Caratteristiche:
Kit contatore composto da:
Contatore ultrasuoni wireless, elettronica e coppia di sonde di
temperatura;
Coppia di raccordi (solo versioni filettate);
Coppia di pozzetti portasonda;
Tappo M10x1.
• Campo temperatura operativa +5 ÷ +130 °C
• Pressione nominale (PN) 16 Bar (filettato) - 25 Bar (flangiato)
• Dimensioni elettronica (lxhxp): 123,7x198x45,8
• Installabile sul ritorno su condotte ORIZZONTALI
• Sonde PT500 ø 6mm - lunghezza cavo 3m - montaggio asciutto
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile
alimentatore esterno cod. 2968.00.02
• Interfaccia radio frequenza 868 MHz
• Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/
T2 (bidirezionale)
Kit contatore composto da:
• Contatore ultrasuoni wireless, elettronica e coppia di sonde di
temperatura;
• Coppia di raccordi (solo versioni filettate);
• Coppia di pozzetti portasonda;
• Tappo M10x1.
• Componenti del kit forniti in confezioni separate.
