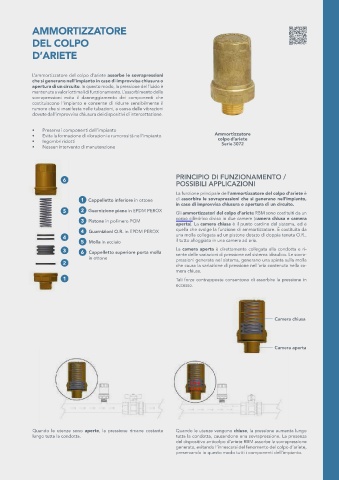

Page 207 - RBM - LISTINO 2024 - DELLAFIORE

07.01 controllo e sicurezza della pressione ammortizzatore colpo d'ariete 177

AMMORTIZZATORE

DEL COLPO

D’ARIETE

L’ammortizzatore del colpo d’ariete assorbe le sovrapressioni
che si generano nell’impianto in caso di improvvisa chiusura o
apertura di un circuito. In questo modo, la pressione del fluido è
mantenuta a valori ottimali di funzionamento. L’assorbimento delle
sovrapressioni evita il danneggiamento dei componenti che
costituiscono l’impianto e consente di ridurre sensibilmente il
rumore che si manifesta nelle tubazioni, a causa delle vibrazioni
dovute dall’improvvisa chiusura dei dispositivi di intercettazione.

• Preserva i componenti dell’impianto
• Evita la formazione di vibrazioni e rumorosità nell’impianto Ammortizzatore
colpo d’ariete
• Ingombri ridotti Serie 3072
• Nessun intervento di manutenzione

PRINCIPIO DI FUNZIONAMENTO /
6
POSSIBILI APPLICAZIONI
La funzione principale dell’ammortizzatore del colpo d’ariete è
1 Cappelletto inferiore in ottone di assorbire le sovrapressioni che si generano nell’impianto,
in caso di improvvisa chiusura o apertura di un circuito.
5 2 Guarnizione piana in EPDM PEROX Gli ammortizzatori del colpo d’ariete RBM sono costituiti da un
3 Pistone in polimero POM corpo cilindrico diviso in due camere (camera chiusa e camera
aperta). La camera chiusa è il punto cardine del sistema, ed è
4 Guarnizioni O.R. in EPDM PEROX quella che svolge la funzione di ammortizzatore. È costituita da
4 una molla collegata ad un pistone dotato di doppia tenuta O.R.,
5 Molla in acciaio il tutto alloggiato in una camera ad aria.
3 6 Cappelletto superiore porta molla La camera aperta è direttamente collegata alla condotta e ri-
sente delle variazioni di pressione nel sistema idraulico. Le sovra-
in ottone pressioni generate nel sistema, generano una spinta sulla molla
2
che causa la variazione di pressione nell’aria contenuta nella ca-
mera chiusa.
1 Tali forze contrapposte consentono di assorbire la pressione in
eccesso.

Camera chiusa

Camera aperta

Quando le utenze sono aperte, la pressione rimane costante Quando le utenze vengono chiuse, la pressione aumenta lungo
lungo tutta la condotta. tutta la condotta, causandone una sovrapressione. La presenza
del dispositivo anticolpo d’ariete RBM assorbe la sovrapressione
generata, evitando l’innescarsi del fenomento del colpo d’ariete,
preservando in questo modo tutti i componenti dell’impianto.
