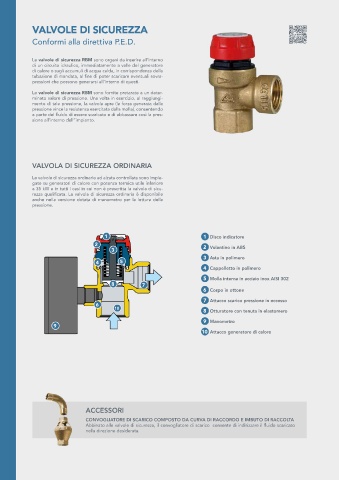

Page 212 - RBM - LISTINO 2024 - DELLAFIORE

182 07.01 controllo e sicurezza della pressione valvole di sicurezza

VALVOLE DI SICUREZZA

Conformi alla direttiva P.E.D.

Le valvole di sicurezza RBM sono organi da inserire all’interno
di un circuito idraulico, immediatamente a valle del generatore
di calore o sugli accumuli di acqua calda, in corrispondenza della
tubazione di mandata, al fine di poter scaricare eventuali sovra-
pressioni che possono generarsi all’interno di questi.

Le valvole di sicurezza RBM sono fornite pretarate a un deter-
minato valore di pressione. Una volta in esercizio, al raggiungi-
mento di tale pressione, la valvola apre (la forza generata dalla
pressione vince la resistenza esercitata dalla molla), consentendo
a parte del fluido di essere scaricato e di abbassare così la pres-
sione all’interno dell’’impianto.

VALVOLA DI SICUREZZA ORDINARIA

Le valvole di sicurezza ordinarie ad alzata controllata sono impie-
gate su generatori di calore con potenza termica utile inferiore
a 35 kW e in tutti i casi in cui non è prescritta la valvola di sicu-
rezza qualificata. La valvola di sicurezza ordinaria è disponibile
anche nella versione dotata di manometro per la lettura della
pressione.

1 1 Disco indicatore
2 2
3 Volantino in ABS
3 Asta in polimero
4 5
4 Cappelletto in polimero
5 Molla interna in acciaio inox AISI 302
8 7
6 Corpo in ottone
7 Attacco scarico pressione in eccesso
6
10
8 Otturatore con tenuta in elastomero
9 Manometro
9
10 Attacco generatore di calore

ACCESSORI
CONVOGLIATORE DI SCARICO COMPOSTO DA CURVA DI RACCORDO E IMBUTO DI RACCOLTA
Abbinato alle valvole di sicurezza, il convogliatore di scarico consente di indirizzare il fluido scaricato
nella direzione desiderata.
