07.03 controllo e sicurezza Flussi gruppi di riempimento 189

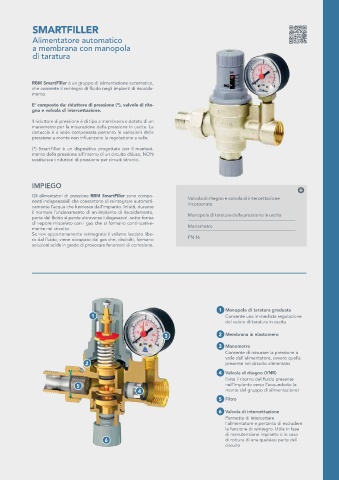

SMARTFILLER

Alimentatore automatico
a membrana con manopola
di taratura

RBM SmartFiller è un gruppo di alimentazione automatico,
che consente il reintegro di fluido negli impianti di riscalda-
mento.
E’ composto da: riduttore di pressione (*), valvole di rite-
gno e valvola di intercettazione.
Il riduttore di pressione è di tipo a membrana e dotato di un
manometro per la misurazione della pressione in uscita. La
cartuccia è a sede compensata pertanto le variazioni della
pressione a monte non influenzano la regolazione a valle.
(*) SmartFiller è un dispositivo progettato per il manteni-
mento della pressione all‘interno di un circuito chiuso, NON
sostituisce i riduttori di pressione per circuiti idronici.

IMPIEGO
Gli alimentatori di pressione RBM SmartFiller sono compo- Valvola di ritegno e valvola di intercettazione
nenti indispensabili che consentono di reintegrare automati-
camente l’acqua che fuoriesce dall’impianto. Infatti, durante incorporate
il normale funzionamento di un impianto di riscaldamento, Manopola di taratura della pressione in uscita
parte del fluido si perde attraverso i degasatori, sotto forma
di vapore miscelato con i gas che si formano continuativa-
mente nel circuito. Manometro
Se non opportunamente reintegrato il volume lasciato libe-
ro dal fluido, viene occupato dai gas che, disciolti, formano PN 16
soluzioni acide in grado di provocare fenomeni di corrosione.

1 Manopola di taratura graduata
1 Consente una immediata regolazione
del valore di taratura in uscita

3 2 Membrana in elastomero
3 Manometro
Consente di misurare la pressione a
valle dell’alimentatore, ovvero quella
2 presente nel circuito alimentato
4 Valvola di ritegno (VNR)
Evita il ritorno del fluido presente
5 nell’impianto verso l’acquedotto (a
4 monte del gruppo di alimentazione)
5 Filtro

6 Valvola di intercettazione
Permette di intercettare
l’alimentatore e pertanto di escludere
la funzione di reintegro. Utile in fase
di manutenzione impianto o in caso
6 di rottura di una qualsiasi parte del
circuito
