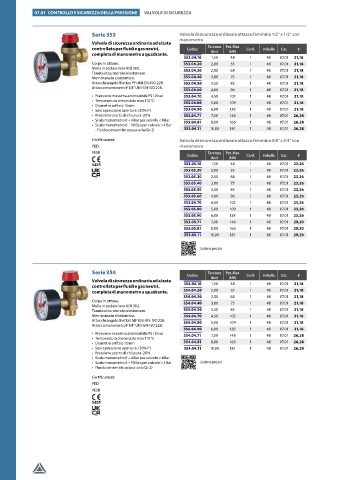

Page 214 - RBM - LISTINO 2024 - DELLAFIORE

184 07.01 controllo e sicurezza della pressione valvole di sicurezza

Serie 353 Valvola di sicurezza ordinaria attacco femmina 1/2” x 1/2” con
manometro
valvola di sicurezza ordinaria ad alzata
controllata per fluidi e gas neutri, Codice Taratura Pot. Max Conf. Imballo Cat. €
completa di manometro a quadrante. (bar) (kW)
353.04.10 1,50 48 1 48 07.01 21,18
Corpo in ottone. 353.04.20 2,00 55 1 48 07.01 21,18
Molla in acciaio inox AISI 302. 353.04.30 2,50 68 1 48 07.01 21,18
Tenuta otturatore in elastomero.
Membrana in elastomero. 353.04.40 3,00 75 1 48 07.01 21,18
Attacchi angolo filettati FF UNI-EN-ISO 228. 353.04.50 3,50 83 1 48 07.01 21,18
Attacco manometro F1/4” UNI-EN-ISO 228.
353.04.60 4,00 96 1 48 07.01 21,18
• Pressione massima ammissibile PS 10 bar 353.04.70 4,50 103 1 48 07.01 21,18
• Temperatura di esercizio max 110 °C 353.04.80 5,00 109 1 48 07.01 21,18
• Diametro orifizio 15mm
• Sovrapressione apertura <20% Pt 353.04.90 6,00 128 1 48 07.01 21,18
• Pressione scarto di chiusura -20% 353.04.71 7,00 148 1 48 07.01 26,28
• Scala manometro 0 ÷ 4 Bar per valvole < 4 Bar 353.04.81 8,00 166 1 48 07.01 26,28
• Scala manometro 0 ÷ 10 Bar per valvole > 4 Bar
- Fluido consentito acqua-aria (Gr.2) 353.04.11 10,00 181 1 48 07.01 26,28
Certificazioni: Valvola di sicurezza ordinaria attacco femmina 3/4” x 3/4” con
PED manometro
PESR Taratura Pot. Max
Codice Conf. Imballo Cat. €
(bar) (kW)
353.05.10 1,50 48 1 48 07.01 23,26
353.05.20 2,00 55 1 48 07.01 23,26
353.05.30 2,50 68 1 48 07.01 23,26
353.05.40 3,00 75 1 48 07.01 23,26
353.05.50 3,50 83 1 48 07.01 23,26
353.05.60 4,00 96 1 48 07.01 23,26
353.05.70 4,50 103 1 48 07.01 23,26
353.05.80 5,00 109 1 48 07.01 23,26
353.05.90 6,00 128 1 48 07.01 23,26
353.05.71 7,00 148 1 48 07.01 29,20
353.05.81 8,00 166 1 48 07.01 29,20
353.05.11 10,00 181 1 48 07.01 29,20

Listino prezzi

Serie 354 Taratura Pot. Max
Codice (bar) (kW) Conf. Imballo Cat. €
valvola di sicurezza ordinaria ad alzata
controllata per fluidi e gas neutri, 354.04.10 1,50 48 1 48 07.01 21,18
completa di manometro a quadrante. 354.04.20 2,00 55 1 48 07.01 21,18
354.04.30 2,50 68 1 48 07.01 21,18
Corpo in ottone. 354.04.40 3,00 75 1 48 07.01 21,18
Molla in acciaio inox AISI 302.
Tenuta otturatore in elastomero. 354.04.50 3,50 83 1 48 07.01 21,18
Membrana in elastomero. 354.04.70 4,50 103 1 48 07.01 21,18
Attacchi angolo filettati MF UNI-EN-ISO 228. 354.04.80 5,00 109 1 48 07.01 21,18
Attacco manometro F1/4” UNI-EN-ISO 228.
354.04.90 6,00 128 1 48 07.01 21,18
• Pressione massima ammissibile PS 10 bar 354.04.71 7,00 148 1 48 07.01 26,28
• Temperatura di esercizio max 110 °C
• Diametro orifizio 15mm 354.04.81 8,00 166 1 48 07.01 26,28
• Sovrapressione apertura <20% Pt 354.04.11 10,00 181 1 48 07.01 26,28
• Pressione scarto di chiusura -20%
• Scala manometro 0 ÷ 4 Bar per valvole < 4 Bar
• Scala manometro 0 ÷ 10 Bar per valvole > 4 Bar Listino prezzi
• Fluido consentito acqua-aria (Gr.2)
Certificazioni:
PED
PESR
