20.02  trattamento Fisico    valvole di sFogo aria                                                    285

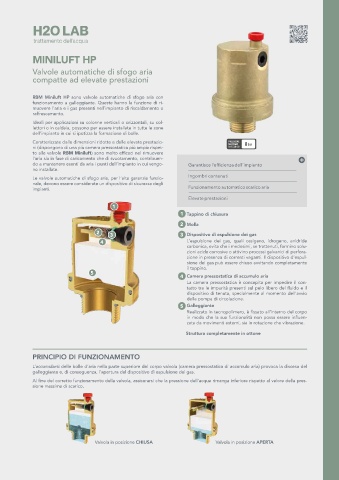

            MINILUFT HP

            Valvole automatiche di sfogo aria
            compatte ad elevate prestazioni



            RBM  Miniluft  HP  sono  valvole  automatiche  di  sfogo  aria  con
            funzionamento a galleggiante. Queste hanno la funzione di ri-
            muovere l’aria e i gas presenti nell’impianto di riscaldamento o
            raffrescamento.
            Ideali per applicazioni su colonne verticali o orizzontali, su col-
            lettori o in caldaia, possono per essere installate in tutte le zone
            dell’impianto in cui si ipotizza la formazione di bolle.
            Caratterizzate dalle dimensioni ridotte e dalle elevate prestazio-
            ni (dispongono di una più camera pressostatica più ampia rispet-
            to alle valvole RBM Miniluft) sono molto efficaci nel rimuovere
            l’aria sia in fase di caricamento che di svuotamento, contribuen-
            do a mantenere esenti da aria i punti dell’impianto in cui vengo-  Garantisce l’efficienza dell’impianto
            no installate.
            Le valvole automatiche di sfogo aria, per l’alta garanzia funzio-  Ingombri contenuti
            nale, devono essere considerate un dispositivo di sicurezza degli
            impianti.                                              Funzionamento automatico scarico aria
                                                                   Elevate prestazioni
                                        1
                                                                1  Tappino di chiusura
                                                                2  Molla
                                   2    3                       3  Dispositivo di espulsione dei gas
                                    4                              L’espulsione  dei  gas,  quali  ossigeno,  idrogeno,  anidride
                                                                   carbonica, evita che i medesimi, se trattenuti, formino solu-
                                                                   zioni acide corrosive o attivino processi galvanici di perfora-
                                                                   zione in presenza di correnti vaganti. Il dispositivo d’espul-
                                                                   sione dei gas può essere chiuso avvitando completamente
                                                                   il tappino.
                                 5
                                                                4  Camera pressostatica di accumulo aria
                                                                   La camera pressostatica è concepita per impedire il con-
                                                                   tatto tra le impurità presenti sul pelo libero del fluido e il
                                                                   dispositivo di tenuta, specialmente al momento dell’avvio
                                                                   della pompa di circolazione.
                                                                5  Galleggiante
                                                                   Realizzato in tecnopolimero, è fissato all’interno del corpo
                                                                   in modo che la sua funzionalità non possa essere influen-
                                                                   zata da movimenti esterni, sia in rotazione che vibrazione.
                                                                  Struttura completamente in ottone



            PRINCIPIO DI FUNZIONAMENTO

            L’accumularsi delle bolle d’aria nella parte superiore del corpo valvola (camera pressostatica di accumulo aria) provoca la discesa del
            galleggiante e, di conseguenza, l’apertura del dispositivo di espulsione dei gas.
            Al fine del corretto funzionamento della valvola, assicurarsi che la pressione dell’acqua rimanga inferiore rispetto al valore della pres-
            sione massima di scarico.










                                  Valvola in posizione CHIUSA                Valvola in posizione APERTA
