20.02 trattamento Fisico disareatori 289

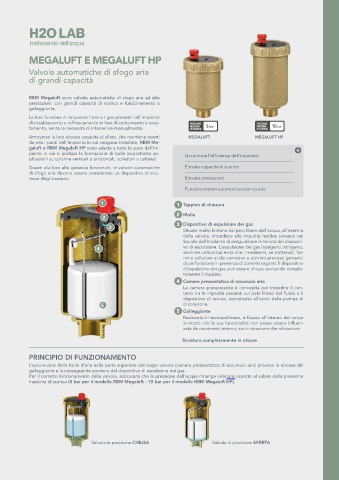

MEGALUFT E MEGALUFT HP

Valvole automatiche di sfogo aria
di grandi capacità

RBM Megaluft sono valvole automatiche di sfogo aria ad alte
prestazioni, con grandi capacità di scarico e funzionamento a
galleggiante.
La loro funzione è rimuovere l’aria e i gas presenti nell’impianto
di riscaldamento e raffrescamento in fase di caricamento e svuo-
tamento, senza la necessità di intervenire manualmente.
Attraverso la loro elevata capacità di sfiato, che mantiene esenti MEGALUFT MEGALUFT HP
da aria i punti dell’impianto in cui vengono installate, RBM Me-
galuft e RBM Megaluft HP sono adatte a tutte le zone dell’im-
pianto in cui si ipotizza la formazione di bolle (soprattutto ap- Garantisce l’efficienza dell’impianto
plicazioni su colonne verticali o orizzontali, collettori o caldaia)
Grazie alla loro alta garanzia funzionale, le valvole automatiche Elevata capacità di scarico
di sfogo aria devono essere considerate un dispositivo di sicu-
rezza degli impianti. Elevate prestazioni

Funzionamento automatico scarico aria

1 1 Tappino di chiusura
2 Molla
2
3 Dispositivo di espulsione dei gas
3
Situato molto lontano dal pelo libero dell’acqua, all’esterno
della valvola, impedisce alle impurità residue presenti nel
liquido dell’impianto di pregiudicare la tenuta del dispositi-
4 vo di espulsione. L’espulsione dei gas (ossigeno, idrogeno,
anidride carbonica) evita che i medesimi, se trattenuti, for-
mino soluzioni acide corrosive o attivino processi galvanici
di perforazione in presenza di correnti vaganti. Il dispositivo
d’espulsione dei gas può essere chiuso avvitando comple-
tamente il tappino.
4 Camera pressostatica di accumulo aria
La camera pressostatica è concepita per impedire il con-
tatto tra le impurità presenti sul pelo libero del fluido e il
dispositivo di tenuta, soprattutto all’avvio della pompa di
5 circolazione.
5 Galleggiante
Realizzato in tecnopolimero, è fissato all’interno del corpo
in modo che la sua funzionalità non possa essere influen-
zata da movimenti esterni, sia in rotazione che vibrazione.

Struttura completamente in ottone

PRINCIPIO DI FUNZIONAMENTO

L’accumularsi delle bolle d’aria nella parte superiore del corpo valvola (camera pressostatica di accumulo aria) provoca la discesa del
galleggiante e la conseguente apertura del dispositivo di espulsione dei gas.
Per il corretto funzionamento della valvola, assicurarsi che la pressione dell’acqua rimanga inferiore rispetto al valore della pressione
massima di scarico (5 bar per il modello RBM Megaluft - 10 bar per il modello RBM Megaluft HP).

Valvola in posizione CHIUSA Valvola in posizione APERTA
