separatori idraulici                                                                            11

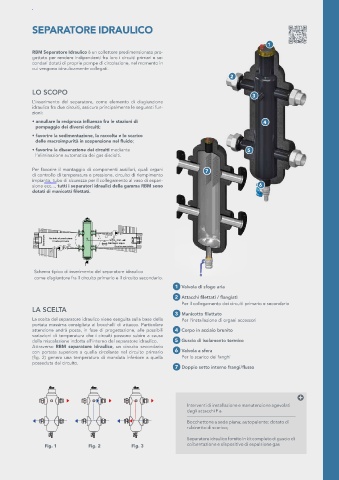

            SEPARATORE IDRAULICO


                                                                                               1
            RBM Separatore Idraulico è un collettore predimensionato pro-
            gettato per rendere indipendenti fra loro i circuiti primari e se-
            condari dotati di proprie pompe di circolazione, nel momento in
            cui vengono idraulicamente collegati.
                                                                                  2

            LO SCOPO
                                                                                          3
            L’inserimento  del  separatore,  come  elemento  di  disgiunzione
            idraulica fra due circuiti, assicura principalmente le seguenti fun-
            zioni:
            • annullare la reciproca influenza fra le stazioni di                             4
             pompaggio dei diversi circuiti;
            • favorire la sedimentazione, la raccolta e lo scarico
             delle macroimpurità in sospensione nel fluido;
            • favorire la disaerazione dei circuiti mediante                            5
             l’eliminazione automatica dei gas disciolti.

            Per  favorire  il  montaggio  di  componenti  ausiliari,  quali  organi   7
            di controllo di temperatura e pressione, circuito di riempimento
            impianto, tubo di sicurezza per il collegamento al vaso di espan-
            sione ecc..., tutti i separatori idraulici della gamma RBM sono                 6
            dotati di manicotti filettati.








                             A    C
                               N    P
                            P
                             B    D



             Schema tipico di inserimento del separatore idraulico
             come disgiuntore fra il circuito primario e il circuito secondario.
                                                              1  Valvola di sfogo aria
                                                              2  Attacchi filettati / flangiati
                                                                 Per il collegamento dei circuiti primario e secondario
            LA SCELTA
                                                              3  Manicotto filettato
            La scelta del separatore idraulico viene eseguita sulla base della   Per l’installazione di organi accessori
            portata massima consigliata ai bocchelli di attacco. Particolare
            attenzione andrà posta, in fase di progettazione, alle possibili   4  Corpo in acciaio brunito
            variazioni di temperatura che i circuiti possono subire a causa
            della miscelazione indotta all’interno del separatore idraulico.   5  Guscio di isolamento termico
            Attraverso  RBM  separatore  idraulico,  un  circuito  secondario
            con  portata  superiore  a  quella  circolante  nel  circuito  primario   6  Valvola a sfera
            (fig.  2)  genera  una  temperatura  di  mandata  inferiore  a  quella   Per lo scarico dei fanghi
            posseduta dal circuito.
                                                              7  Doppio setto interno frangi/flusso






                                                                   Interventi di installazione e manutenzione agevolati
                                                                   dagli attacchi F a
                                                                   Bocchettone a sede piana; autopulente: dotato di
                                                                   rubinetto di scarico;

                                                                   Separatore idraulico fornito in kit completo di guscio di
                 Fig. 1         Fig. 2         Fig. 3              coibentazione e dispositivo di espulsione gas
