separatori idraulici magnetici 13

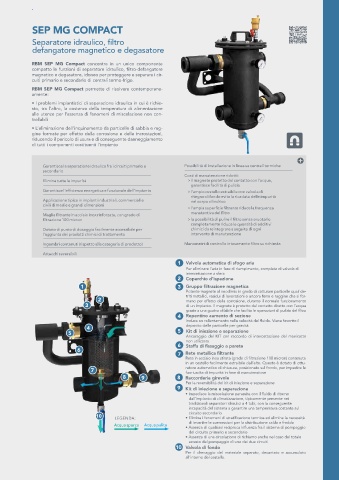

SEP MG COMPACT

Separatore idraulico, filtro
defangatore magnetico e degasatore

RBM SEP MG Compact concentra in un unico componente
compatto le funzioni di separatore idraulico, filtro-defangatore
magnetico e degasatore, idoneo per proteggere e separare i cir-
cuiti primario e secondario di centrali termo-frigo.
RBM SEP MG Compact permette di risolvere contemporane-
amente:
• I problemi impiantistici di separazione idraulica in cui è richie-
sto, tra l’altro, la costanza della temperatura di alimentazione
alle utenze per l’assenza di fenomeni di miscelazione non con-
trollabili
• L’eliminazione dell’inquinamento da particelle di sabbia e rug-
gine formate per effetto della corrosione e delle incrostazioni,
riducendo il pericolo di usura e di conseguente danneggiamento
di tutti i componenti costituenti l’impianto

Garantisce la separazione idraulica fra i circuiti primario e Possibilità di installazione in linea su centrali termiche
secondario
Costi di manutenzione ridotti:
Elimina tutte le impurità > il magnete protetto dal contatto con l’acqua,
garantisce facilità di pulizia
Garantisce l’efficienza energetica e funzionale dell’impianto > l’ampio cestello estraibile con valvola di
ritegno di fondo evita la ricaduta delle impurità
Applicazione tipica in impianti industriali, commerciali e nel corpo cilindrico
civili di medie e grandi dimensioni
> l’ampia superficie filtrante riduce la frequenza
Maglia filtrante in acciaio inox rinforzata, con grado di manutentiva del filtro
filtrazione 100 micron > la possibilità di pulire il filtro senza svuotarlo
completamente riduce le quantità di additivi
Dotato di punto di dosaggio facilmente accessibile per chimici da reintegrare a seguito di ogni
l’aggiunta dei prodotti chimici di trattamento intervento di manutenzione
Ingombri contenuti (rispetto alla categoria di prodotto) Manometri di controllo intasamento filtro su richiesta
Attacchi reversibili
1 Valvola automatica di sfogo aria
Per eliminare l’aria in fase di riempimento, completa di valvola di
intercettazione a sfera
2 Coperchio d’ispezione
1 3 Gruppo filtrazione magnetica
Potente magnete al neodimio in grado di catturare particelle quali de-
triti metallici, residui di lavorazioni o ancora ferro e ruggine che si for-
2 mano per effetto della corrosione, durante il normale funzionamento
3 di un impianto. Il magnete è protetto dal contatto diretto con l’acqua
grazie a una guaina sfilabile che facilita le operazioni di pulizia del filtro
4 Repentino aumento di sezione
Induce un rallentamento nella velocità del fluido. Viene favorito il
deposito delle particelle per gravità
4
5 5 Kit di iniezione e separazione
Ancoraggio del KIT con raccordo di intercettazione del manicotto
non utilizzato
6 Staffa di fissaggio a parete
6
7 Rete metallica filtrante
Rete in acciaio inox stirata (grado di filtrazione 100 micron) contenuta
in un cestello facilmente estraibile dall’alto. Questo è dotato di ottu-
7 ratore automatico di chiusura, posizionato sul fondo, per impedire la
fuoriuscita di impurità in fase di manutenzione
8 9 8 Raccorderia girevole
Per la reversibilità del kit di iniezione e separazione
9 Kit di iniezione e separazione
• Impedisce la miscelazione parassita con il fluido di ritorno
dall’impianto di climatizzazione, tipicamente presente nei
tradizionali separatori idraulici a 4 tubi, con la conseguente
incapacità del sistema a garantire una temperatura costante sul
circuito secondario
10
LEGENDA: • Elimina i fenomeni di stratificazione termica ed elimina la necessità
di invertire le connessioni per la distribuzione calda e fredda
Acqua sporca Acqua pulita
• Assenza di qualsiasi reciproca influenza fra il sistema di pompaggio
del circuito primario e secondario
• Assenza di una circolazione di richiamo anche nel caso del totale
arresto del pompaggio di uno dei due circuiti
10 Valvola di fondo
Per il drenaggio del materiale separato, decantato e accumulato
all’interno del cestello.
