P. 35

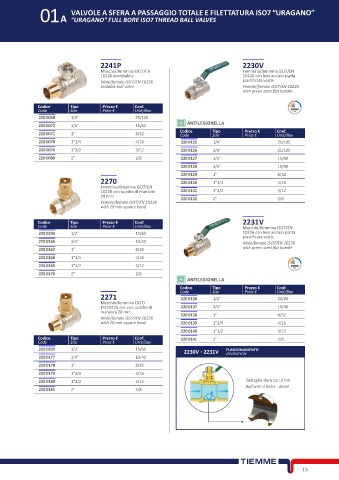

VALVOLE A SFERA A PASSAGGIO TOTALE E FILETTATURA ISO7 “URAGANO”
01A “URAGANO” FULL BORE ISO7 THREAD BALL VALVES
DIMENSIONI
DIMENSIONS
A A A
2210 2270
2240
B
A
ØC Size Ø 2220
E A
L 2230
Em
Lm
Dimensione 1/4” 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4”
Size
Ø (DN) 10 10 15 20 25 32 40 50 65 80 100
A 2210 85 85 85 100 100 140 140 160 - - -
A 2220 50 50 50 65 65 - - - - - -
A 2230 85 85 85 113 113 141 141 141 240 240 240
A 2240 - - 22 27 27 32 32 32 - - -
A 2270 - - 36 36 36 36 36 36 - - -
B 39 39 44,5 53,5 57,5 73,5 79,5 92 125,5 136 150,5
B 2270 - - - 63,15 67,15 78,5 84,2 97 - - -
ØC 23 23 32,5 39 48 59 71 86 114 131 164
E 10 12 16,5 18 20,6 23,5 23,5 28 34 37 43
L 42 47 59,5 67,5 79 96 105 126 156 177 214
Em - - 16,5 18 21 23,5 23,5 28 - - -
Lm - - 67,5 75,5 87 106 114 136,5 - - -
PN 50 50 64 40 40 30 30 30 20 20 20
Tutte le dimensioni (ad eccezione del PN) sono espresse in mm/ All dimensions (except for PN) are in mm
