VALVOLE A SFERA A PASSAGGIO TOTALE E FILETTATURA ISO7 “URAGANO”
01A “URAGANO” FULL BORE ISO7 THREAD BALL VALVES

2232 2233
Valvole URAGANO per Valvole URAGANO per
coibentazione femmina/ coibentazione maschio/femmina
femmina ISO7/EN 10226 con ISO7/EN 10226 con leva piatta
leva piatta rossa rossa
Ball valve URAGANO for thermic Ball valve URAGANO for thermic
insulation female/female ISO7/ insulation male/female ISO7/EN
EN 10226 with red plastic coated 10226 with red plastic coated
flat handle flat handle
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
220 0192 1/2” 12/48 220 0198 1/2” 12/48
220 0193 3/4” 8/32 220 0199 3/4” 8/32
220 0194 1” 6/24 220 0200 1” 6/24
220 0195 1”1/4 3/12 220 0201 1”1/4 3/12
220 0196 1”1/2 2/8 220 0202 1”1/2 2/8
220 0197 2” 1/4 220 0203 2” 1/4

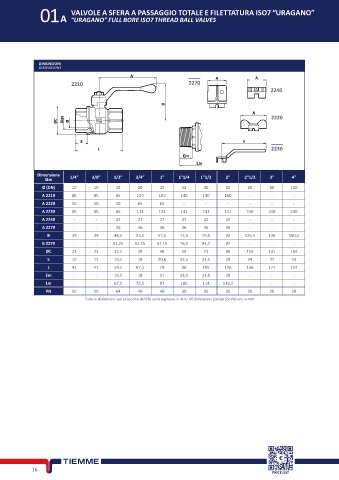

DIMENSIONI
DIMENSIONS
A

D B

ØC Size Ø

E Em
L Lm
Dimensione 1/2” 3/4” 1” 1”1/4 1”1/2 2”
Size
Ø (DN) 15 20 25 32 40 50
A 85 85 114 140 140 140
B 88,5 90,5 105,5 131 137 157
ØC 32,5 38,7 48 59 71 86
D 47,8 46,7 47 63 63 75
E 16,5 18 20,6 23,5 23,5 28
L 59,5 67,5 79 95,3 104,5 126
Em 16,5 18 21 23,5 23,5 28
Lm 67,5 75,5 86,6 105,3 113,5 136,5
PN 50 40 40 30 30 25
Tutte le dimensioni (ad eccezione del PN) sono espresse in mm/ All dimensions (except for PN) are in mm
