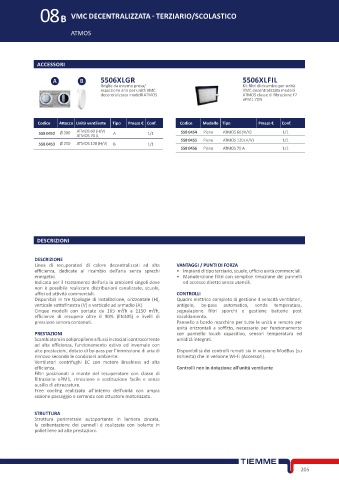

Page 221 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

08B VMC DECENTRALIZZATA - TERZIARIO/SCOLASTICO

ATMOS

ACCESSORI

5506XLGR 5506XLFIL
Griglie da esterno presa/ Kit filtri di ricambio per unità
espulsione aria per unità VMC VMC decentralizzata modelli
decentralizzata modelli ATMOS ATMOS classe di filtrazione F7
ePM1 70%

Codice Attacco Unità ventilante Tipo Prezzo € Conf. Codice Modello Tipo Prezzo € Conf.
558 0452 Ø 200 ATMOS 60 (H/V) A 1/1 558 0454 Piano ATMOS 60 (H/V) 1/1
ATMOS 70 A
558 0455 Piano ATMOS 120 (H/V) 1/1
558 0453 Ø 250 ATMOS 120 (H/V) B 1/1
558 0456 Piano ATMOS 70 A 1/1

DESCRIZIONI

DESCRIZIONE
Linea di recuperatori di calore decentralizzati ad alta VANTAGGI / PUNTI DI FORZA
efficienza, dedicate al ricambio dell’aria senza sprechi • Impianti di tipo terziario, scuole, uffici o unità commerciali.
energetici. • Manutenzione filtri con semplice rimozione dei pannelli
Indicata per il trattamento dell’aria in ambienti singoli dove ed accesso diretto senza utensili.
non è possibile realizzare distribuzioni canalizzate, scuole,
uffici ed attività commerciali. CONTROLLI
Disponibili in tre tipologie di installazione, orizzontale (H), Quadro elettrico completo di gestione 4 velocità ventilatori,
verticale sottofinestra (V) e verticale ad armadio (A). antigelo, by-pass automatico, sonde temperatura,
Cinque modelli con portate da 165 m³/h a 1150 m³/h, segnalazione filtri sporchi e gestione batterie post
efficienze di recupero oltre il 90% (EN305) e livelli di riscaldamento.
pressione sonora contenuti. Pannello a bordo macchina per tutte le unità e remoto per
unità orizzontali a soffitto, necessario per funzionamento
PRESTAZIONI con pannello touch capacitivo, sensori temperatura ed
Scambiatore in polipropilene a flussi incrociati controcorrente umidità integrati.
ad alta efficienza, funzionamento estivo ed invernale con
alte prestazioni, dotato di by-pass per l’immissione di aria di Disponibilità dei controlli remoti sia in versione ModBus (su
rinnovo secondo le condizioni ambiente. richiesta) che in versione Wi-Fi (Accessori).
Ventilatori centrifughi EC con motore Brushless ad alta
efficienza. Controlli non in dotazione all’unità ventilante
Filtri posizionati a monte del recuperatore con classe di
filtrazione ePM1, rimozione e sostituzione facile e senza
ausilio di attrezzature.
Free cooling realizzato all’interno dell’unità con ampia
sezione passaggio e serranda con attuatore motorizzato.

STRUTTURA
Struttura perimetrale autoportante in lamiera zincata,
la coibentazione dei pannelli è realizzata con isolante in
polietilene ad alte prestazioni.

205
