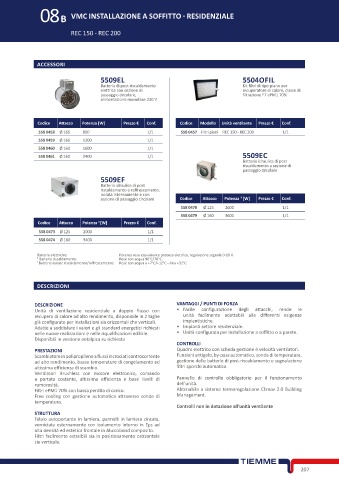

Page 223 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

08B VMC INSTALLAZIONE A SOFFITTO - RESIDENZIALE

REC 150 - REC 200

ACCESSORI

5509EL 5504OFIL
Batteria di post-riscaldamento Kit filtri di tipo piano per
elettrica con sezione di recuperatore di calore, classe di
passaggio circolare, filtrazione F7 ePM1 70%
alimentazione monofase 230 V

Codice Attacco Potenza [W] Prezzo € Conf. Codice Modello Unità ventilante Prezzo € Conf.
558 0458 Ø 160 800 1/1 558 0457 Filtri piani REC 150 - REC 200 1/1
558 0459 Ø 160 1200 1/1
558 0460 Ø 160 1600 1/1
558 0461 Ø 160 2400 1/1 5509EC
Batteria idraulica di post
riscaldamento a sezione di
passaggio circolare
5509EF
Batteria idraulica di post
riscaldamento o raffrescamento,
isolata internamente e con
sezione di passaggio circolare Codice Attacco Potenza ² [W] Prezzo € Conf.
558 0478 Ø 125 2600 1/1
558 0479 Ø 160 3600 1/1
Codice Attacco Potenza [W] Prezzo € Conf.
1
558 0473 Ø 125 2000 1/1
558 0474 Ø 160 3400 1/1

Batterie elettriche: Potenza resa equivalente potenza elettrica, regolazione segnale 0-10 V.
² Batterie riscaldamento: Rese con acqua 90°C/70°C.
¹ Batterie isolate riscaldamento/raffrescamento: Rese con acqua a +7°C/+12°C - Aria +32°C.

DESCRIZIONI

DESCRIZIONE VANTAGGI / PUNTI DI FORZA
Unità di ventilazione residenziale a doppio flusso con • Facile configurazione degli attacchi, rende le
recupero di calore ad alto rendimento, disponibile in 2 taglie unità facilmente adattabili alle differenti esigenze
già configurate per installazioni sia orizzontali che verticali. impiantistiche.
Adatte a soddisfare i valori e gli standard energetici richiesti • Impianti settore residenziale.
nelle nuove realizzazioni e nelle riqualificazioni edilizie. • Unità configurata per installazione a soffitto o a parete.
Disponibili in versione entalpica su richiesta
CONTROLLI
PRESTAZIONI Quadro elettrico con scheda gestione 4 velocità ventilatori.
Scambiatore in polipropilene a flussi incrociati controcorrente Funzioni antigelo, by-pass automatico, sonde di temperatura,
ad alto rendimento, basse temperature di congelamento ed gestione delle batterie di post-riscaldamento e segnalazione
altissima efficienza di scambio. filtri sporchi automatica.
Ventilatori Brushless con motore elettronico, comando
a portata costante, altissima efficienza e bassi livelli di Pannello di controllo obbligatorio per il funzionamento
rumorosità. dell'unità.
Filtri ePM1 70% con bassa perdita di carico. Abbinabile a sistema termoregolazione Climav 2.0 Building
Free cooling con gestione automatica attraverso sonde di Management.
temperatura.
Controlli non in dotazione all’unità ventilante
STRUTTURA
Telaio autoportante in lamiera, pannelli in lamiera zincata,
verniciata esternamente con isolamento interno in Eps ad
alta densità ed estetica frontale in Aluicobond composito.
Filtri facilmente estraibili sia in posizionamento orizzontale
sia verticale.

207
