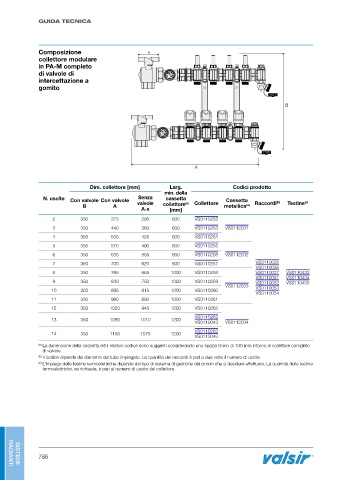

GUIDA TECNICA

Composizione x
collettore modulare
in PA-M completo
di valvole di
intercettazione a
gomito

B

A

Dim. collettore [mm] Larg. Codici prodotto
min. della
N. uscite Con valvole Con valvole Senza cassetta Cassetta (b) (c)
B A valvole collettore (a) Collettore metallica (a) Raccordi Testine
A-x [mm]
2 350 375 295 600 VS0110252
3 350 440 360 600 VS0110253 VS0112031
4 350 505 425 600 VS0110254
5 350 570 490 800 VS0110255
6 350 635 555 800 VS0110256 VS0112032
7 350 700 620 800 VS0110257 VS0110035
VS0110036
8 350 765 685 1000 VS0110258 VS0110037 VS0110433
VS0110051 VS0110434
9 350 830 750 1000 VS0110259 VS0110052 VS0110435
VS0112033
10 350 895 815 1000 VS0110260 VS0110053
VS0110054
11 350 960 880 1000 VS0110261
12 350 1025 945 1200 VS0110262
VS0110262
13 350 1090 1010 1200
VS0110043 VS0112034
VS0110262
14 350 1155 1075 1200
VS0110043
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.
