GUIDA TECNICA

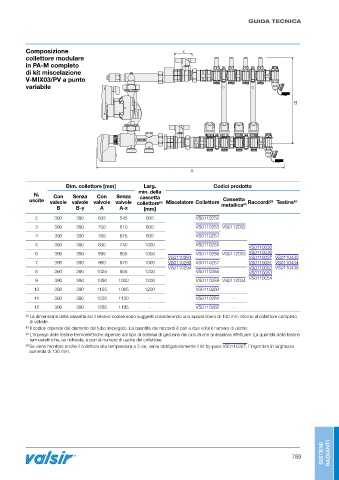

Composizione x
collettore modulare
in PA-M completo
di kit miscelazione
V-MIX03/PV a punto
variabile

B

A

Dim. collettore [mm] Larg. Codici prodotto
min. della
N. Con Senza Con Senza
cassetta
uscite valvole valvole valvole valvole collettore (a) Miscelatore Collettore Cassetta Raccordi (b) Testine (c)
B B-y A A-x [mm] metallica (a)
2 390 390 635 545 800 VS0110252
3 390 390 700 610 800 VS0110253 VS0112032
4 390 390 765 675 800 VS0110254
5 390 390 830 740 1000 VS0110255
VS0110035
6 390 390 895 805 1000 VS0110256 VS0112033 VS0110036
VS0110291 VS0110037 VS0110433
7 390 390 960 870 1000 VS0110293 VS0110257 VS0110051 VS0110434
VS0110294 VS0110052 VS0110435
8 390 390 1025 935 1200 VS0110258 VS0110053
VS0110054
9 390 390 1090 1000 1200 VS0110259 VS0112034
10 390 390 1155 1065 1200 VS0110260
11 390 390 1220 1130 - VS0110261 -
12 390 390 1285 1195 - VS0110262 -
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.
(d) Se viene montato anche il collettore alta temperatura a 3 vie, serve obbligatoriamente il kit by-pass VS0110327, l’ingombro in larghezza
aumenta di 130 mm.
