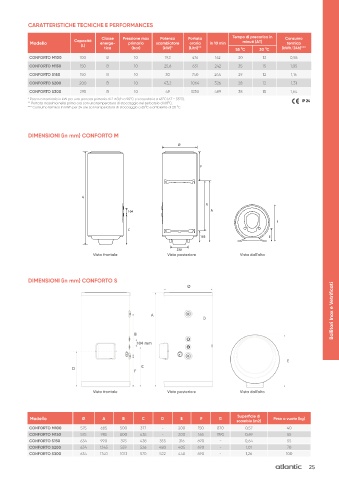

Page 25 - ACV - LISTINO ATLANTIC ACS 2024 - FIDRA

CARATTERISTICHE TECNICHE E PERFORMANCES

Classe Pressione max Potenza Portata Tempo di precarica in Consumo
Capacità minuti (ΔT)
Modello energe- primario scambiatore oraria in 10 min termico
(L)
tica (bar) (kW)* (Litri)** 55 °C 30 °C (kWh/24h)***
CONFORTO M100 100 B 10 19,3 476 162 30 13 0,86
CONFORTO M150 150 B 10 25,6 631 242 35 15 1,05
CONFORTO S150 150 B 10 30 740 244 29 12 1,16
CONFORTO S200 200 B 10 43,2 1064 326 28 12 1,31
CONFORTO S300 295 B 10 49 1230 489 38 15 1,64
* Potenza nominale in kW per una portata primaria di 2 m3/h a 90°C e secondario a 45°C (ΔT = 35°C).
** Portata massima nella prima ora con una temperatura di stoccaggio nel serbatoio di 60°C.
*** Consumo termico in kWh per 24 ore con temperatura di stoccaggio a 65°C e ambiente di 20 °C.

DIMENSIONI (in mm) CONFORTO M
Ø

F Modello

G
B
104 A
F
C
185 E

230
Vista frontale Vista posteriore Vista dall'alto

DIMENSIONI (in mm) CONFORTO S
Bollitori Inox e Vetrificati

Vista frontale Vista posteriore Vista dall'alto

Superficie di
Modello Ø A B C D E F G Peso a vuoto (kg)
scambio (m2)
CONFORTO M100 575 685 500 377 - 200 150 870 0,57 40
CONFORTO M150 575 985 800 435 - 200 165 1190 0,69 55
CONFORTO S150 634 990 393 438 355 316 690 - 0,64 55
CONFORTO S200 634 1245 559 526 480 405 690 - 1,01 70
CONFORTO S300 634 1740 1013 570 522 448 690 - 1,26 100

25
