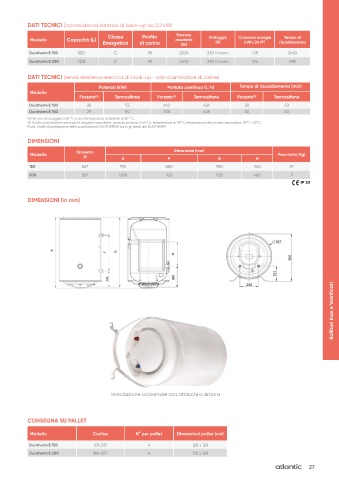

Page 27 - ACV - LISTINO ATLANTIC ACS 2024 - FIDRA

DATI TECNICI (con resistenza elettrica di back-up da 2,2 kW)
Classe Profilo Potenza Voltaggio Consumo energia Tempo di
Modello Capacitá (L) assorbita
Energetica di carico (W) (V) kWh/24 h ( ) 1 riscaldamento
Duotherm E 150 150 C M 2200 230 V mono 1,58 2h50
Duotherm E 200 200 C M 2200 230 V mono 1,96 5h15

DATI TECNICI (senza resistenza elettrica di back-up - solo scambiatore di calore)
Potenza (kW) Portata continua (L/h) Tempo di riscaldamento (min)
Modello
Forzato ( ) 2 Termosifone Forzato 2 ( ) Termosifone Forzato 2 ( ) Termosifone
Duotherm E 150 26 17,5 642 426 30 50
Duotherm E 150 29 19.2 708 468 30 50
(1) Per uno stoccaggio a 65 °C e una temperatura ambiente di 20 ° C.
(2) Uscita scambiatore secondo le seguenti specifiche: portata primario 2 m3/ h, temperatura di 90°C, temperatura del circuito secondario 10°C / 65°C.
Nota: i livelli di prestazione dello scambiatore DUOTHERM E sono gli stessi del DUOTHERM.
DIMENSIONI

Diametro Dimensioni (mm)
Modello Peso netto (Kg)
Ø A F G H
150 567 995 500 980 340 57
200 567 1250 700 1235 460 71
IP 23

DIMENSIONI (in mm)

Bollitori Inox e Vetrificati

Installazione orizzontale con attacchi a sinistra

CONSEGNA SU PALLET

Modello Codice N° per pallet Dimensioni pallet (cm)

Duotherm E 150 874 031 4 120 x 120
Duotherm E 200 884 027 4 120 x 120

27
