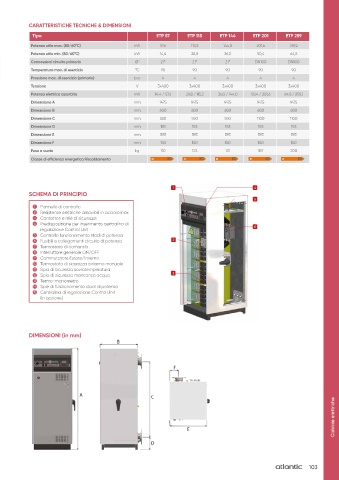

E - Tech P 57 - 259 CARATTERISTICHE TECNICHE & DIMENSIONI

Tipo ETP 57 ETP 115 ETP 144 ETP 201 ETP 259

Potenza utile max. (80/60°C) kW 57,6 115,2 144,0 201,6 259,2
Potenza utile min. (80/60°C) kW 14,4 28,8 36,0 50,4 64,8
Connessioni circuito primario Ø” 2 F 2 F 2 F DN100 DN100
Temperatura max. di esercizio °C 90 90 90 90 90
Pressione max. di esercizio (primario) bar 4 4 4 4 4
Tensione V 3x400 3x400 3x400 3x400 3x400
Potenza elettrica assorbita kW 14,4 / 57,6 28,8 / 115,2 36,0 / 144,0 50,4 / 201,6 64,8 / 259,2
Dimensione A mm 1475 1475 1475 1475 1475
Dimensione B mm 600 600 600 600 600
Dimensione C mm 550 550 550 1100 1100
Dimensione D mm 183 183 183 183 183
Dimensione E mm 593 593 593 593 593
Dimensione F mm 150 150 150 150 150
Peso a vuoto kg 110 123 131 187 200
Classe di efficienza energetica Riscaldamento D D D D D

1 4
SCHEMA DI PRINCIPIO
5
1 Pannello di controllo
2 Resistenze elettriche amovibili in acciaio inox
3 Contattori e relé di sicurezza
4 Predisposizione per inserimento centralina di
regolazione Control Unit 6
5 Controllo funzionamento stadi di potenza
6 Fusibili e collegamenti circuito di potenza 2
7 Termostato di comando
8 Interruttore generale ON/OFF
9 Commutatore Estate/Inverno
10 Termostato di sicurezza a riarmo manuale
11 Spia di sicurezza sovratemperatura
12 Spia di sicurezza mancanza acqua 3
13 Termo-manometro
14 Spie di funzionamento stadi di potenza
15 Centralina di regolazione Control Unit
(in opzione)

DIMENSIONI (in mm)

Caldaie elettriche

103
