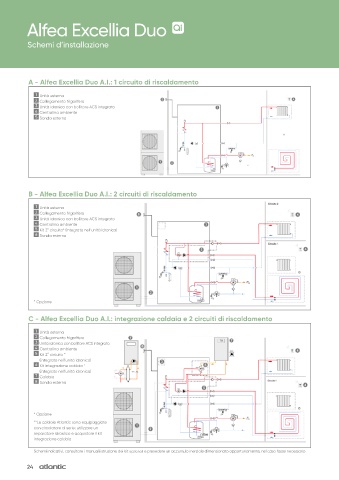

Alfea Excellia Duo

Schemi d’installazione

A - Alfea Excellia Duo A.I.: 1 circuito di riscaldamento

1 Unità esterna
2 Collegamento frigorifero
3 Unità idronica con bollitore ACS integrato
4 Centralina ambiente
5 Sonda esterna

B - Alfea Excellia Duo A.I.: 2 circuiti di riscaldamento

1 Unità esterna
2 Collegamento frigorifero
3 Unità idronica con bollitore ACS integrato
4 Centralina ambiente
5 Kit 2° circuito* (integrato nell’unità idronica)
6 Sonda esterna

* Opzione

C - Alfea Excellia Duo A.I.: integrazione caldaia e 2 circuiti di riscaldamento

1 Unità esterna
2 Collegamento frigorifero
3 Unità idronica con bollitore ACS integrato
4 Centralina ambiente
5 Kit 2° circuito *
(integrato nell’unità idronica)
6 Kit integrazione caldaia *
(integrato nell’unità idronica) **
7 Caldaia
8 Sonda esterna

* Opzione
**Le caldaie Atlantic sono equipaggiate
con circolatore di serie: utilizzare un
separatore idraulico e acquistare il kit
integrazione caldaia
Schemi indicativi, consultare i manuali istruzione dei kit opzionali e prevedere un accumulo inerziale dimensionato opportunamente, nel caso fosse necessario
