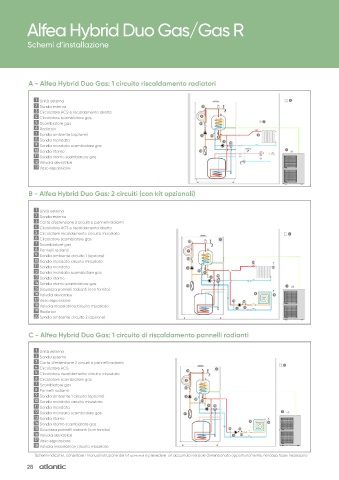

Alfea Hybrid Duo Gas/Gas R

Schemi d’installazione

A - Alfea Hybrid Duo Gas: 1 circuito riscaldamento radiatori

1 Unità esterna
2 Sonda esterna
3 Circolatore ACS e riscaldamento diretto
4 Circolatore scambiatore gas
5 Scambiatore gas
6 Radiatori
7 Sonda ambiente (opzione)
8 Sonda mandata
9 Sonda mandata scambiatore gas
10 Sonda ritorno
11 Sonda ritorno scambiatore gas
12 Valvola deviatrice
13 Vaso espansione

B - Alfea Hybrid Duo Gas: 2 circuiti (con kit opzionali)

1 Unità esterna
2 Sonda esterna
3 Carta d’estensione 2 circuiti o pannelli radianti
4 Circolatore ACS e riscaldamento diretto
5 Circolatore riscaldamento circuito miscelato
6 Circolatore scambiatore gas
7 Scambiatore gas
8 Pannelli radianti
9 Sonda ambiente circuito 1 (opzione)
10 Sonda mandata circuito miscelato
11 Sonda mandata
12 Sonda mandata scambiatore gas
13 Sonda ritorno
14 Sonda ritorno scambiatore gas
15 Sicurezza pannelli radianti (non fornita)
16 Valvola deviatrice
17 Vaso espansione
18 Valvola miscelatrice circuito miscelato
19 Radiatori
20 Sonda ambiente circuito 2 (opzione)

C - Alfea Hybrid Duo Gas: 1 circuito di riscaldamento pannelli radianti

1 Unità esterna
2 Sonda esterna
3 Carta d’estensione 2 circuiti o pannelli radianti
4 Circolatore ACS
5 Circolatore riscaldamento circuito miscelato
6 Circolatore scambiatore gas
7 Scambiatore gas
8 Pannelli radianti
9 Sonda ambiente 1 circuito (opzione)
10 Sonda mandata circuito miscelato
11 Sonda mandata
12 Sonda mandata scambiatore gas
13 Sonda ritorno
14 Sonda ritorno scambiatore gas
15 Sicurezza pannelli radianti (non fornita)
16 Valvola deviatrice
17 Vaso espansione
18 Valvola miscelatrice circuito miscelato
Schemi indicativi, consultare i manuali istruzione dei kit opzionali e prevedere un accumulo inerziale dimensionato opportunamente, nel caso fosse necessario
