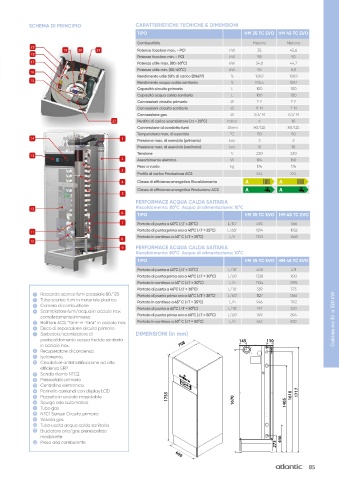

HeatMaster 35 - 45 TC Evo SCHEMA DI PRINCIPIO CARATTERISTICHE TECNICHE & DIMENSIONI

TIPO HM 35 TC EVO HM 45 TC EVO
Combustibile Metano Metano
23
19 20 21 Potenza focolare max. - PCI kW 35 45,6
18
Potenza focolare min. - PCI kW 9,8 9,0
17 Potenza utile max. (80/60°C) kW 34,0 44,7
Potenza utile min. (80/60°C) kW 9,5 8,8
16
Rendimento utile 30% di carico (EN677) % 108,9 108,9
15 Rendimento acqua calda sanitaria % 105,4 103,1
Capacità circuito primario L 100 100
Capacità acqua calda sanitaria L 100 100
Connessioni circuito primario Ø 1” F 1” F
Connessioni circuito sanitario Ø 1” M 1” M
Connessione gas Ø 3/4” M 3/4” M
22 Perdita di carico scambiatore (∆t = 20°C) mbar 6 10
Connessione al condotto fumi Ømm 80/125 80/125
Temperatura max. di esercizio °C 90 90
14 1 Pressione max. di esercizio (primario) bar 3 3
Pressione max. di esercizio (sanitario) bar 10 10
Tensione V 230 230
13
2 Assorbimento elettrico W 184 160
Peso a vuoto kg 174 174
3
Profilo di carico Produzione ACS XXL XXL
4 Classe di efficienza energetica Riscaldamento A A
Classe di efficienza energetica Produzione ACS A A
5
PERFORMACE ACQUA CALDA SAITARIA
12 Riscaldamento: 80°C Acqua di alimentazione: 15°C
6 TIPO HM 35 TC EVO HM 45 TC EVO
708
7 Portata di punta a 40°C (∆T = 25°C) L/10’ 490 566
Portata di punta prima ora a 40°C (∆T = 25°C) L/60’ 1594 1932
11
Portata in continuo a 40° C (∆T = 25°C) L/h 1325 1668
8
10
9 PERFORMACE ACQUA CALDA SAITARIA
Riscaldamento: 80°C Acqua di alimentazione: 10°C
TIPO HM 35 TC EVO HM 45 TC EVO
1755
Portata di punta a 40°C (∆T = 30°C) L/10’ 408 471
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 1328 1610
Portata in continuo a 40° C (∆T = 30°C) L/h 1104 1390
Portata di punta a 45°C (∆T = 35°C) L/10’ 339 373
1 Raccordo scarico fumi coassiale 80/125 Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 1127 1366
2 Tubo scarico fumi in materiale plastico Portata in continuo a 45° C (∆T = 35°C) L/h 946 1192
3 Camera di combustione Portata di punta a 60°C (∆T = 50°C) L/10’ 197 320
4 Scambiatore fumi/acqua in acciaio inox
completamente immerso Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 749 894
5 Bollitore ACS “Tank-in-Tank” in acciaio inox Portata in continuo a 60° C (∆T = 50°C) L/h 662 820 Caldaie da 35 a 320 kW
6 Disco di separazione circuito primario 600
7 Serbatoio/scambiatore di DIMENSIONI (in mm)
preriscaldamento acqua fredda sanitaria 145 110
in acciaio inox. 708
8 Recuperatore di condensa.
9 Isolamento.
10 Circolatore antistratificazione ad alta
efficienza ERP
11 Sonda ritorno NTC2
12 Pressostato primario
13 Centralina elettronica
14 Pannello comandi con display LCD 1717
15 Pozzetto in acciaio inossidabile 1755 1610
16 Spurgo aria automatico 1670 1405
17 Tubo gas
18 NTC1 Sensor Circuito primario
19 Valvola gas
20 Tubo uscita acqua calda sanitaria
21 Bruciatore aria/gas premiscelato
modulante
273
22 Presa aria comburente 446

600
145 110 85

1670 1405 1610 1717

446
273
