Page 87 - ACV - LISTINO RISCALDAMENTO 2024 - FIDRA

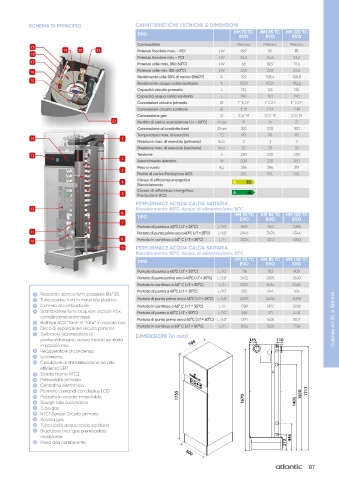

HeatMaster 70 - 120 TC Evo SCHEMA DI PRINCIPIO CARATTERISTICHE TECNICHE & DIMENSIONI

TIPO HM 70 TC HM 85 TC HM 120 TC
EVO
EVO
EVO
Combustibile Metano Metano Metano
23
19 20 21 Potenza focolare max. - PCI kW 69,9 85 115
18
Potenza focolare min. - PCI kW 24,5 24,5 23,2
17 Potenza utile max. (80/60°C) kW 68 82,9 111,6
16 Potenza utile min. (80/60°C) kW 23,9 23,9 22,5
Rendimento utile 30% di carico (EN677) % 109 108,4 108,8
15
Rendimento acqua calda sanitaria % 103,9 103,9 102,2
Capacità circuito primario L 125 125 125
Capacità acqua calda sanitaria L 190 190 190
Connessioni circuito primario Ø 1” 1/2 F 1” 1/2 F 1” 1/2 F
Connessioni circuito sanitario Ø 1” M 1” M 1” M
Connessione gas Ø 3/4” M 3/4” M 3/4” M
22 Perdita di carico scambiatore (∆t = 20°C) mbar 9 14 27
Connessione al condotto fumi Ømm 100 100 100
Temperatura max. di esercizio °C 90 90 90
14 1
Pressione max. di esercizio (primario) bar 3 3 3
Pressione max. di esercizio (sanitario) bar 10 10 10
13 Tensione V 230 230 230
2
Assorbimento elettrico W 200 230 380
Peso a vuoto kg 284 284 319
3
Profilo di carico Produzione ACS XXL XXL XXL
Classe di efficienza energetica
4 A
Riscaldamento
Classe di efficienza energetica
5 Produzione ACS A
PERFORMACE ACQUA CALDA SAITARIA
12 Riscaldamento: 80°C Acqua di alimentazione: 15°C
6 HM 70 TC HM 85 TC HM 120 TC
TIPO EVO 708 EVO EVO
7
Portata di punta a 40°C (∆T = 25°C) L/10’ 860 940 1080
11 Portata di punta prima ora a 40°C (∆T = 25°C) L/60’ 2946 3474 4344
8 Portata in continuo a 40° C (∆T = 25°C) L/h 2505 3041 4083
10
9 PERFORMACE ACQUA CALDA SAITARIA
Riscaldamento: 80°C Acqua di alimentazione: 10°C
HM 70 TC HM 85 TC HM 120 TC
TIPO
EVO EVO EVO
Portata di punta a 40°C (∆T = 30°C) L/10’ 716 1755 783 900
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 2455 2895 3620
Portata in continuo a 40° C (∆T = 30°C) L/h 2087 2534 3402
Portata di punta a 45°C (∆T = 35°C) L/10’ 592 646 676
1 Raccordo scarico fumi coassiale 80/125
2 Tubo scarico fumi in materiale plastico Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 2083 2456 3098
3 Camera di combustione Portata in continuo a 45° C (∆T = 35°C) L/h 1789 2172 2928
4 Scambiatore fumi/acqua in acciaio inox Portata di punta a 60°C (∆T = 50°C) L/10’ 348 371 440
completamente immerso
5 Bollitore ACS “Tank-in-Tank” in acciaio inox Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 1391 600 1638 1847 Caldaie da 35 a 320 kW
6 Disco di separazione circuito primario Portata in continuo a 60° C (∆T = 50°C) L/h 1252 1520 1754
7 Serbatoio/scambiatore di DIMENSIONI (in mm)
preriscaldamento acqua fredda sanitaria 708 145 110
in acciaio inox.
8 Recuperatore di condensa.
9 Isolamento.
10 Circolatore antistratificazione ad alta
efficienza ERP
11 Sonda ritorno NTC2
12 Pressostato primario
13 Centralina elettronica
14 Pannello comandi con display LCD 1717
15 Pozzetto in acciaio inossidabile 1755 1670 1610
16 Spurgo aria automatico 1405
17 Tubo gas
18 NTC1 Sensor Circuito primario
19 Valvola gas
20 Tubo uscita acqua calda sanitaria
21 Bruciatore aria/gas premiscelato
modulante 446
22 Presa aria comburente 600 273

145 110 87

1610 1717
1670 1405

446
273
