P. 93

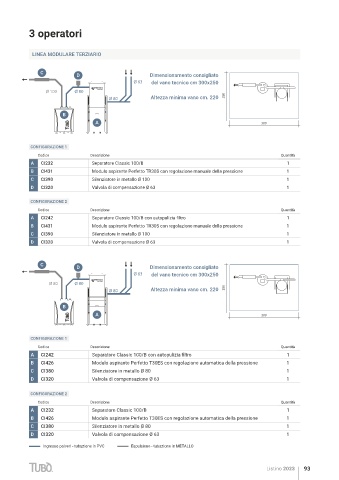

Schemi installazione centrali 3 operatori
LINEA MODULARE TERZIARIO
2 operatori
C D Dimensionamento consigliato
KOMPATTA KT Ø 63 del vano tecnico cm 300x250
Ø 100 Ø 80
Ø 80 Altezza minima vano cm. 220 250
B Dimensionamento consigliato
Ø 80 Ø 63
del vano tecnico cm. 200x200
B
Ø 80 A 300
Altezza minima vano cm. 220 200
CONFIGURAZIONE 1
A 200
Codice Descrizione Quantità
A CI232 Separatore Classic 100/B 1
CONFIGURAZIONE 1 B CI431 Modulo aspirante Perfetto TR30S con regolazione manuale della pressione 1
Codice Descrizione Quantità C CI390 Silenziatore in metallo Ø 100 1
A KT20A Centrale Kompatta KT KT20A con autopulizia 1 D CI320 Valvola di compensazione Ø 63 1
B CI385 Silenziatore in PVC Ø 80 1
CONFIGURAZIONE 2
CONFIGURAZIONE 2 Codice Descrizione Quantità
Codice Descrizione Quantità A CI242 Separatore Classic 100/B con autopulizia filtro 1
A KT20 Centrale Kompatta KT KT20 1 B CI431 Modulo aspirante Perfetto TR30S con regolazione manuale della pressione 1
B CI385 Silenziatore in PVC Ø 80 1 C CI390 Silenziatore in metallo Ø 100 1
D CI320 Valvola di compensazione Ø 63 1
Ingresso polveri - tubazione in PVC Espulsione - tubazione in PVC
3 operatori C D Dimensionamento consigliato
Ø 63 del vano tecnico cm 300x250
KOMPATTA KT
Ø 80 Ø 80
Ø 80 Altezza minima vano cm. 220 250
B Dimensionamento consigliato
Ø 80 Ø 63 B
del vano tecnico cm. 200x200 A 300
Ø 80 Altezza minima vano cm. 220 200
CONFIGURAZIONE 1
Codice Descrizione Quantità
A 200 A CI242 Separatore Classic 100/B con autopulizia filtro 1
B CI426 Modulo aspirante Perfetto T30ES con regolazione automatica della pressione 1
C CI380 Silenziatore in metallo Ø 80 1
CONFIGURAZIONE 1
Codice Descrizione Quantità D CI320 Valvola di compensazione Ø 63 1
A KT30A Centrale Kompatta KT KT30A con autopulizia 1
CONFIGURAZIONE 2
B CI380 Silenziatore in metallo Ø 80 1
Codice Descrizione Quantità
CONFIGURAZIONE 2 A CI232 Separatore Classic 100/B 1
Codice Descrizione Quantità B CI426 Modulo aspirante Perfetto T30ES con regolazione automatica della pressione 1
A KT30 Centrale Kompatta KT KT30 1 C CI380 Silenziatore in metallo Ø 80 1
B CI380 Silenziatore in metallo Ø 80 1 D CI320 Valvola di compensazione Ø 63 1
Ingresso polveri - tubazione in PVC Espulsione - tubazione in METALLO Ingresso polveri - tubazione in PVC Espulsione - tubazione in METALLO
92 Listino 2023 Listino 2023 93
