P. 95
4 operatori 5 operatori LINEA MODULARE TERZIARIO
LINEA MODULARE TERZIARIO D Ø 100
E
C Ø 63 250
D Dimensionamento consigliato Ø 80 Ø 80
Ø 63 del vano tecnico cm 300x250 Ø 100
F
Ø 100 Ø 100 Ø 80 Ø 80 Ø 100
Ø 80 Altezza minima vano cm. 220 250 350
B C
B A Dimensionamento consigliato del vano tecnico cm 350x250
A 300 Altezza minima vano cm. 220
CONFIGURAZIONE 1
Codice Descrizione Quantità
CONFIGURAZIONE 1 A CI251 Separatore Classic 150/A 1
Codice Descrizione Quantità B CI426 Modulo aspirante Perfetto T30ES con regolazione automatica della pressione 1
A CI232 Separatore Classic 100/B 1 C CI421 Modulo aspirante Perfetto TR20S con regolazione manuale della pressione 1
B CI436 Modulo aspirante Perfetto T40ES con regolazione automatica della pressione 1 D CI390 Silenziatore in metallo Ø 100 1
E CI325 Valvola di compensazione Ø 80 1
C CI390 Silenziatore in metallo Ø 100 1
F CI581 Valvola di ritegno per TR20S 1
D CI325 Valvola di compensazione Ø 80 1
CONFIGURAZIONE 2
Codice Descrizione Quantità
CONFIGURAZIONE 2 A CI258 Separatore Classic 150/A con autopulizia filtro 1
Codice Descrizione Quantità B CI426 Modulo aspirante Perfetto T30ES con regolazione automatica della pressione 1
A CI242 Separatore Classic 100/B con autopulizia filtro 1 C CI421 Modulo aspirante Perfetto TR20S con regolazione manuale della pressione 1
B CI436 Modulo aspirante Perfetto T40ES con regolazione automatica della pressione 1 D CI390 Silenziatore in metallo Ø 100 1
E CI325 Valvola di compensazione Ø 80 1
C CI390 Silenziatore in metallo Ø 100 1 F CI581 Valvola di ritegno per TR20S 1
D CI325 Valvola di compensazione Ø 80 1
Ingresso polveri - tubazione in PVC Espulsione - tubazione in METALLO
Ingresso polveri - tubazione in PVC Espulsione - tubazione in METALLO

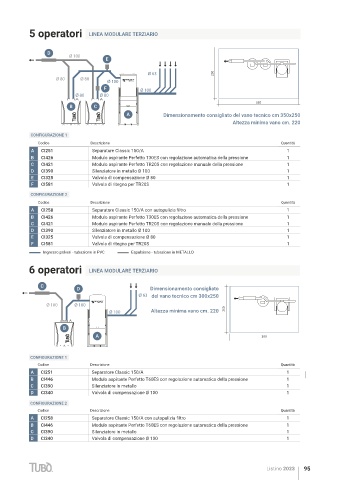

6 operatori LINEA MODULARE TERZIARIO
C D Dimensionamento consigliato
Ø 63 del vano tecnico cm 300x250
Ø 100 Ø 100
Ø 100 Altezza minima vano cm. 220 250
B
A 300
CONFIGURAZIONE 1
Codice Descrizione Quantità
A CI251 Separatore Classic 150/A 1
B CI446 Modulo aspirante Perfetto T60ES con regolazione automatica della pressione 1
C CI390 Silenziatore in metallo 1
D CI340 Valvola di compensazione Ø 100 1
CONFIGURAZIONE 2
Codice Descrizione Quantità
A CI258 Separatore Classic 150/A con autopulizia filtro 1
B CI446 Modulo aspirante Perfetto T60ES con regolazione automatica della pressione 1
C CI390 Silenziatore in metallo 1
D CI340 Valvola di compensazione Ø 100 1
94 Listino 2023 Listino 2023 95
