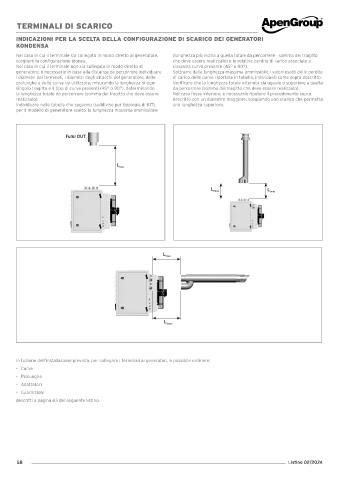

P. 58
TERMINALI DI SCARICO
INDICAZIONI PER LA SCELTA DELLA CONFIGURAZIONE DI SCARICO DEI GENERATORI
KONDENSA
Nel caso in cui il terminale sia collegato in modo diretto al generatore, (lunghezza più vicina a quella totale da percorrere - somma del tragitto
scegliere la configurazione idonea. che deve essere realizzato) e le relative perdite di carico associate a
Nel caso in cui il terminale non sia collegato in modo diretto al ciascuna curva presente (45° o 90°).
generatore, è necessario in base alla distanza da percorrere individuare Sottrarre dalla lunghezza massima ammissibile i valori esatti delle perdite
i diametri dei terminali, i diametri degli attacchi del generatore, delle di carico delle curve riportate in tabella, individuati come sopra descritto.
prolunghe e delle curve da utilizzare, misurando la lunghezza di ogni Verificare che la lunghezza totale ottenuta sia uguale o superiore a quella
singolo tragitto e il tipo di curve presenti (45° o 90°), determinando da percorrere (somma del tragitto che deve essere realizzato).
la lunghezza totale da percorrere (somma del tragitto che deve essere Nel caso fosse inferiore, è necessario ripetere il procedimento sopra
realizzato). descritto con un diametro maggiore, scegliendo uno scarico che permetta
Individuare nelle tabelle che seguono (suddivise per tipologie di KIT), una lunghezza superiore.
per il modello di generatore scelto, la lunghezza massima ammissibile
Fumi OUT
L max
L L
2max 1max
L
1max
L 2max
In fuzione dell'installazione prevista, per collegare i terminali ai generatori, è possibile ordinare:
• Curve
• Prolunghe
• Adattatori
• Guarnizioni
descritti a pagina 63 del seguente listino.
