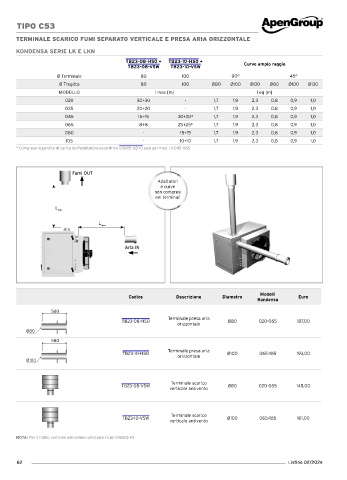

TIPO C53

TERMINALE SCARICO FUMI SEPARATO VERTICALE E PRESA ARIA ORIZZONTALE
KONDENSA SERIE LK E LKN

TB23-08-HS0 + TB23-10-HS0 + Curve ampio raggio
TB23-08-VSW TB23-10-VSW
Ø Terminale 80 100 90° 45°
Ø Tragitto 80 100 Ø80 Ø100 Ø130 Ø80 Ø100 Ø130
MODELLO l max [m] l eq [m]
020 30+30 - 1,7 1,9 2,3 0,8 0,9 1,0
035 20+20 - 1,7 1,9 2,3 0,8 0,9 1,0
045 15+15 30+30* 1,7 1,9 2,3 0,8 0,9 1,0
065 8+8 25+25* 1,7 1,9 2,3 0,8 0,9 1,0
080 - 15+15 1,7 1,9 2,3 0,8 0,9 1,0
105 - 10+10 1,7 1,9 2,3 0,8 0,9 1,0
* Compreso le perdite di carico dell'adattatore eccentrico G15815-08-10 solo per mod. LK045-065

Fumi OUT
Adattatori
e curve
non compresi
nei terminali
L max

L max

Aria IN

Modelli
Codice Descrizione Diametro Euro
Kondensa
580
Terminale presa aria
TB23-08-HS0 Ø80 020-065 187,00
orizzontale
Ø80
580
Terminale presa aria
TB23-10-HS0 Ø100 065-105 193,00
orizzontale
Ø100

Terminale scarico
TB23-08-VSW Ø80 020-065 148,00
verticale antivento

Terminale scarico
TB23-10-VSW Ø100 065-105 161,00
verticale antivento

NOTA: Per il tratto verticale del camino utilizzare i tubi G15820-XX
