Page 148 - AQUATHERM - LISTINO REV 05-2024 - FIDRA

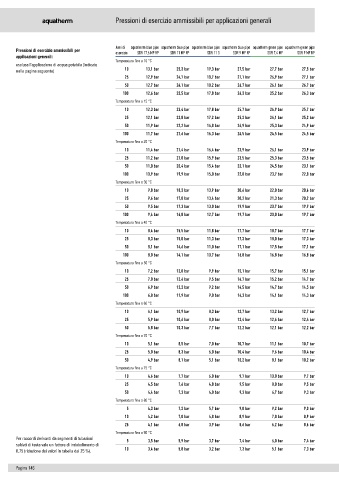

aquatherm Pressioni di esercizio ammissibili per applicazioni generali

Anni di aquatherm blue pipe aquatherm blue pipe aquatherm blue pipe aquatherm blue pipe aquatherm green pipe aquatherm green pipe
Pressioni di esercizio ammissibili per esercizio SDR 17,6 MF RP SDR 11 MF RP SDR 11 S SDR 9 MF RP SDR 7,4 MF SDR 9 MF RP
applicazioni generali:
Temperatura fino a 10 °C
esclusa l‘applicazione di acqua potabile (indicate
nella pagina seguente) 10 13,1 bar 25,3 bar 19,3 bar 27,5 bar 27,7 bar 27,5 bar
25 12,9 bar 24,7 bar 18,7 bar 27,1 bar 26,9 bar 27,1 bar
50 12,7 bar 24,1 bar 18,2 bar 26,7 bar 26,1 bar 26,7 bar
100 12,6 bar 23,5 bar 17,8 bar 26,3 bar 25,2 bar 26,3 bar
Temperatura fino a 15 °C
10 12,3 bar 23,4 bar 17,8 bar 25,7 bar 26,9 bar 25,7 bar
25 12,1 bar 22,8 bar 17,2 bar 25,2 bar 26,1 bar 25,2 bar
50 11,9 bar 22,2 bar 16,8 bar 24,9 bar 25,3 bar 24,9 bar
100 11,7 bar 21,6 bar 16,3 bar 24,5 bar 24,5 bar 24,5 bar
Temperatura fino a 20 °C
10 11,4 bar 21,4 bar 16,4 bar 23,9 bar 26,1 bar 23,9 bar
25 11,2 bar 21,0 bar 15,9 bar 23,5 bar 25,3 bar 23,5 bar
50 11,0 bar 20,4 bar 15,4 bar 23,1 bar 24,5 bar 23,1 bar
100 10,9 bar 19,9 bar 15,0 bar 22,8 bar 23,7 bar 22,8 bar
Temperatura fino a 30 °C
10 9,8 bar 18,3 bar 13,9 bar 20,6 bar 22,0 bar 20,6 bar
25 9,6 bar 17,8 bar 13,4 bar 20,2 bar 21,3 bar 20,2 bar
50 9,5 bar 17,3 bar 13,0 bar 19,9 bar 20,7 bar 19,9 bar
100 9,4 bar 16,8 bar 12,7 bar 19,7 bar 20,0 bar 19,7 bar
Temperatura fino a 40 °C
10 8,4 bar 15,5 bar 11,8 bar 17,7 bar 18,7 bar 17,7 bar
25 8,3 bar 15,0 bar 11,3 bar 17,3 bar 18,0 bar 17,3 bar
50 8,1 bar 14,6 bar 11,0 bar 17,1 bar 17,5 bar 17,1 bar
100 8,0 bar 14,1 bar 10,7 bar 16,8 bar 16,8 bar 16,8 bar
Temperatura fino a 50 °C
10 7,2 bar 13,0 bar 9,9 bar 15,1 bar 15,7 bar 15,1 bar
25 7,0 bar 12,6 bar 9,5 bar 14,7 bar 15,2 bar 14,7 bar
50 6,9 bar 12,2 bar 9,2 bar 14,5 bar 14,7 bar 14,5 bar
100 6,8 bar 11,9 bar 9,0 bar 14,3 bar 14,1 bar 14,3 bar
Temperatura fino a 60 °C
10 6,1 bar 10,9 bar 8,3 bar 12,7 bar 13,2 bar 12,7 bar
25 5,9 bar 10,6 bar 8,0 bar 12,4 bar 12,6 bar 12,4 bar
50 5,8 bar 10,3 bar 7,7 bar 12,2 bar 12,1 bar 12,2 bar
Temperatura fino a 70 °C
10 5,1 bar 8,5 bar 7,0 bar 10,7 bar 11,1 bar 10,7 bar
25 5,0 bar 8,3 bar 6,0 bar 10,4 bar 9,6 bar 10,4 bar
50 4,9 bar 8,1 bar 5,1 bar 10,2 bar 8,1 bar 10,2 bar
Temperatura fino a 75 °C
10 4,6 bar 7,7 bar 6,0 bar 9,7 bar 10,0 bar 9,7 bar
25 4,5 bar 7,6 bar 4,8 bar 9,5 bar 8,0 bar 9,5 bar
50 4,4 bar 7,3 bar 4,0 bar 9,3 bar 6,7 bar 9,3 bar
Temperatura fino a 80 °C
5 4,3 bar 7,2 bar 5,7 bar 9,0 bar 9,2 bar 9,0 bar
10 4,2 bar 7,0 bar 4,8 bar 8,9 bar 7,8 bar 8,9 bar
25 4,1 bar 6,8 bar 3,9 bar 8,6 bar 6,2 bar 8,6 bar
Temperatura fino a 90 °C
Per raccordi derivanti da segmenti di tubazioni 5 3,5 bar 5,9 bar 3,7 bar 7,4 bar 6,0 bar 7,4 bar
saldati di testa vale un fattore di indebolimento di
0,75 (riduzione dei valori in tabella del 25 %). 10 3,4 bar 5,8 bar 3,2 bar 7,3 bar 5,1 bar 7,3 bar

Pagina 146
