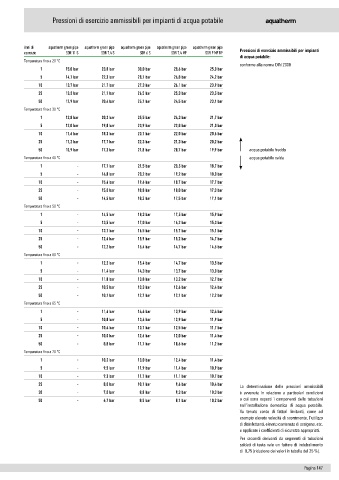

Pressioni di esercizio ammissibili per impianti di acqua potabile aquatherm

Anni di aquatherm green pipe aquatherm green pipe aquatherm green pipe aquatherm green pipe aquatherm green pipe Pressioni di esercizio ammissibili per impianti
esercizio SDR 11 S SDR 7,4 S SDR 6 S SDR 7,4 MF SDR 9 MF RP
di acqua potabile:
Temperatura fino a 20 °C
conforme alla norma DIN 2000
1 15,0 bar 23,8 bar 30,0 bar 28,6 bar 25,0 bar
5 14,1 bar 22,3 bar 28,1 bar 26,8 bar 24,2 bar
10 13,7 bar 21,7 bar 27,3 bar 26,1 bar 23,9 bar
25 13,3 bar 21,1 bar 26,5 bar 25,3 bar 23,5 bar
50 12,9 bar 20,4 bar 25,7 bar 24,5 bar 23,1 bar
Temperatura fino a 30 °C
1 12,8 bar 20,2 bar 25,5 bar 24,3 bar 21,7 bar
5 12,0 bar 19,0 bar 23,9 bar 22,8 bar 21,0 bar
10 11,6 bar 18,3 bar 23,1 bar 22,0 bar 20,6 bar
25 11,2 bar 17,7 bar 22,3 bar 21,3 bar 20,2 bar
50 10,9 bar 17,3 bar 21,8 bar 20,7 bar 19,9 bar acqua potabile fredda
Temperatura fino a 40 °C acqua potabile calda
1 - 17,1 bar 21,5 bar 20,5 bar 18,7 bar
5 - 16,0 bar 20,2 bar 19,2 bar 18,0 bar
10 - 15,6 bar 19,6 bar 18,7 bar 17,7 bar
25 - 15,0 bar 18,8 bar 18,0 bar 17,3 bar
50 - 14,5 bar 18,3 bar 17,5 bar 17,1 bar
Temperatura fino a 50 °C
1 - 14,5 bar 18,3 bar 17,5 bar 15,9 bar
5 - 13,5 bar 17,0 bar 16,2 bar 15,3 bar
10 - 13,1 bar 16,5 bar 15,7 bar 15,1 bar
25 - 12,6 bar 15,9 bar 15,2 bar 14,7 bar
50 - 12,2 bar 15,4 bar 14,7 bar 14,5 bar
Temperatura fino a 60 °C
1 - 12,2 bar 15,4 bar 14,7 bar 13,5 bar
5 - 11,4 bar 14,3 bar 13,7 bar 13,0 bar
10 - 11,0 bar 13,8 bar 13,2 bar 12,7 bar
25 - 10,5 bar 13,3 bar 12,6 bar 12,4 bar
50 - 10,1 bar 12,7 bar 12,1 bar 12,2 bar
Temperatura fino a 65 °C
1 - 11,6 bar 14,6 bar 13,9 bar 12,4 bar
5 - 10,8 bar 13,6 bar 12,9 bar 11,9 bar
10 - 10,4 bar 13,1 bar 12,5 bar 11,7 bar
25 - 10,0 bar 12,6 bar 12,0 bar 11,4 bar
50 - 8,8 bar 11,1 bar 10,6 bar 11,2 bar
Temperatura fino a 70 °C
1 - 10,3 bar 13,0 bar 12,4 bar 11,4 bar
5 - 9,5 bar 11,9 bar 11,4 bar 10,9 bar
10 - 9,3 bar 11,7 bar 11,1 bar 10,7 bar
25 - 8,0 bar 10,1 bar 9,6 bar 10,4 bar
La determinazione delle pressioni ammissibili
30 - 7,0 bar 8,8 bar 9,3 bar 10,3 bar è avvenuta in relazione a particolari condizioni
50 - 6,7 bar 8,5 bar 8,1 bar 10,2 bar a cui sono esposti i componenti delle tubazioni
nell‘installazione domestica di acqua potabile.
Va tenuto conto di fattori limitanti, come ad
esempio elevate velocità di scorrimento, l‘utilizzo
di disinfettanti, elevato contenuto di ossigeno, etc.
e applicare i coefficienti di sicurezza appropriati.
Per raccordi derivanti da segmenti di tubazioni
saldati di testa vale un fattore di indebolimento
di 0,75 (riduzione dei valori in tabella del 25 %).

Pagina 147
