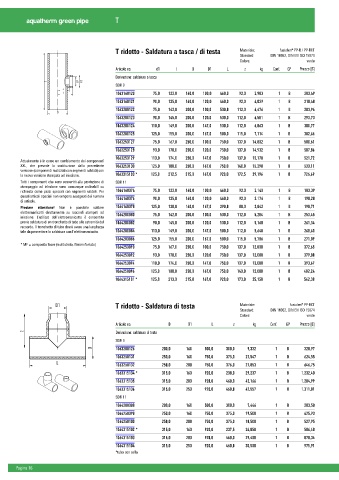

Page 18 - AQUATHERM - LISTINO REV 05-2024 - FIDRA
P. 18

aquatherm green pipe            T




                                          T ridotto - Saldatura a tasca / di testa   Materiale:    fusiolen® PP-R / PP-RCT
                                                                                     Standard:   DIN 16962, DIN EN ISO 15874
                                                                                     Colore:                 verde
                                          Articolo no.  d1     l     D    D1     L     z    kg   Conf.  GP  Prezzo [€]
                                          Derivazione: saldatura a tasca
                 L
                            d1
                                          SDR 9
                             D1
                       z
                       l                  1063160120   75,0  122,0  160,0  100,0  460,0  92,0  3,903  1  B  203,49
                                          1063160121   90,0  125,0  160,0  120,0  460,0  92,0  4,039  1  B  210,48
                                          1063200122   75,0  142,0  200,0  100,0  500,0  112,0  6,476  1  B  283,96
                     D
                                          1063200123   90,0  145,0  200,0  120,0  500,0  112,0  6,581  1  B  293,73
                                          1063200124  110,0  149,0  200,0  147,0  500,0  112,0  6,863  1  B  300,77
                                          1063200125  125,0  155,0  200,0  167,0  500,0  115,0  7,114  1  B  302,66
                                          1063250127   75,0  167,0  250,0  100,0  750,0  137,0  14,802  1  B  500,61
                                          1063250128   90,0  170,0  250,0  120,0  750,0  137,0  14,932  1  B  507,86
                                          1063250129  110,0  174,0  250,0  147,0  750,0  137,0  15,178  1  B  521,72
        Attualmente è in corso un cambiamento dei componenti
        XXL,  che prevede la  sostituzione  dalla  precedente   1063250130  125,0  180,0  250,0  167,0  750,0  140,0  15,398  1  B  530,11
        versione (componenti realizzati con segmenti saldati) con
        la nuova versione stampata ad iniezione.  1063315133 *  125,0  212,5  315,0  167,0  920,0  172,5  29,196  1  B  726,69
        Tutti i componenti che sono convertiti alla produzione di   SDR 11
        stampaggio ad iniezione sono comunque ordinabili su
        richiesta come pezzi speciali con segmenti saldati. Per   1064160074  75,0  122,0  160,0  100,0  460,0  92.0  3,140  1  B  183,39
        questi articoli speciali non vengono assegnati dei numero   1064160076  90,0  125,0  160,0  120,0  460,0  92,0  3.176  1  B  190,28
        di articolo.
        Prestare attenzione! Non è possibile saldare   1064160078  125,0  120,0  160,0  167,0  290,0  80,0  2,842  1  B  198,71
        elettromanicotti  direttamente  su  raccordi  stampati  ad   1064200080  75,0  142,0  200,0  100,0  500,0  112,0  5,284  1  B  253,45
        iniezione. L‘utilizzo dell‘elettromanicotto è consentito
        previa saldatura di un tronchetto di tubo alle estremità del   1064200082  90,0  145,0  200,0  120,0  500,0  112,0  5,168  1  B  261,54
        raccordo. Il tronchetto di tubo dovrà avere una lunghezza
        tale da permettere la saldatura con l‘elettromanicotto.  1064200084  110,0  149,0  200,0  147,0  500,0  112,0  5,648  1  B  268,60
                                          1064200086  125,0  155,0  200,0  167,0  500,0  115,0  5,786  1  B  271,09
        * MF = composito faser (multistrato, fibrorinforzato)
                                          1064250090   75,0  167,0  250,0  100,0  750,0  137,0  12,000  1  B  372,65
                                          1064250092   90,0  170,0  250,0  120,0  750,0  137,0  12,000  1  B  379,80
                                          1064250094  110,0  174,0  250,0  147,0  750,0  137,0  13,000  1  B  393,67
                                          1064250096  125,0  180,0  250,0  167,0  750,0  140,0  12,000  1  B  402,24
                                          1064315101 *  125,0  213,0  315,0  167,0  920,0  173,0  25,150  1  B  562,38



                     D1                   T ridotto - Saldatura di testa             Materiale:        fusiolen® PP-RCT
                                                                                     Standard:   DIN 16962, DIN EN ISO 15874
                                                                                     Colore:                 verde
                                          Articolo no.      D      D1      L       z      kg    Conf.  GP  Prezzo [€]
                                          Derivazione: saldatura di testa
         z
                                          SDR 9
                                 D        1063200126      200,0   160    500,0  300,0   9,332     1   B     328,97
                                          1063250131      250,0   160    750,0  375,0  21,547     1   B     624,55
                     L                    1063250132      250,0   200    750,0  376,0  21,853     1   B     646,75
                                          1063315134 *    315,0   160    920,0  238,0  29,237     1   B    1.232,40
                                          1063315135      315,0   200    920,0  460,0  42,166     1   B    1.284,99
                                          1063315136      315,0   250    920,0  460,0  42,557     1   B    1.311,81
                                          SDR 11
                                          1064200088      200,0   160    500,0  300,0   7,446     1   B     283,58
                                          1064250098      250,0   160    750,0  375,0  19,500     1   B     425,93
                                          1064250100      250,0   200    750,0  375,0  18,500     1   B     527,95
                                          1064315102 *    315,0   160    920,0  237,5  24,850     1   B     586,48
                                          1064315103      315,0   200    920,0  460,0  29,400     1   B     870,34
                                          1064315104      315,0   250    920,0  460,0  30,500     1   B     975,91
                                          *tubo con sella
