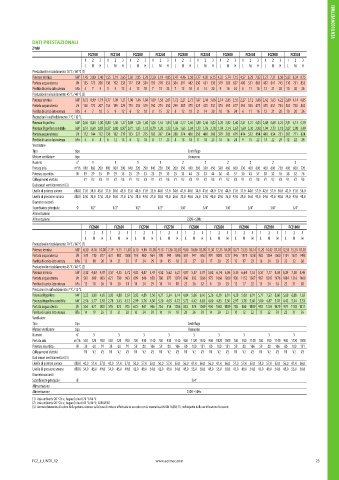

Page 25 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

VENTILCONVETTORI VENTILCONVETTORI

DATI PRESTAZIONALI
2 tubi
FCZ100 FCZ150 FCZ200 FCZ250 FCZ300 FCZ350 FCZ400 FCZ450 FCZ500 FCZ550
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 1,45 2,00 2,40 1,55 2,19 2,65 2,02 2,95 3,70 2,20 3,18 4,05 3,47 4,46 5,50 3,77 4,92 6,15 4,32 5,74 7,15 4,57 6,29 7,82 5,27 7,31 8,50 5,82 8,34 9,75
Portata acqua utenza l/h 125 172 206 136 192 232 177 258 324 193 278 355 304 391 482 330 431 539 379 503 627 400 551 685 462 641 745 510 731 855
Perdita di carico lato utenza kPa 4 7 9 5 9 12 6 12 18 7 15 23 7 12 18 8 14 20 9 16 24 6 11 16 12 21 28 10 20 26
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 0,72 0,99 1,19 0,77 1,09 1,31 1,00 1,46 1,84 1,09 1,58 2,01 1,72 2,21 2,73 1,87 2,44 3,06 2,14 2,85 3,55 2,27 3,12 3,88 2,62 3,63 4,22 2,89 4,14 4,85
Portata acqua utenza l/h 126 173 207 134 189 229 174 254 319 190 274 350 299 385 475 325 425 531 373 495 617 394 543 675 455 631 734 502 720 842

Perdita di carico lato utenza kPa 4 7 10 5 9 12 6 12 18 8 15 22 8 12 18 8 14 20 10 16 24 6 11 16 12 21 28 10 20 26
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,65 0,84 1,00 0,80 1,06 1,27 0,89 1,28 1,60 1,06 1,55 1,94 1,68 2,17 2,65 1,89 2,46 3,02 2,20 2,92 3,60 2,41 3,21 4,03 2,68 3,69 4,25 2,91 4,13 4,79
Potenza frigorifera sensibile kW 0,51 0,69 0,83 0,57 0,80 0,97 0,71 1,05 1,33 0,79 1,20 1,52 1,26 1,65 2,04 1,33 1,76 2,18 1,59 2,14 2,67 1,69 2,30 2,90 1,94 2,73 3,18 2,07 2,98 3,49
Portata acqua utenza l/h 112 144 172 138 182 219 153 221 275 182 267 334 288 374 456 350 460 560 379 503 619 414 552 694 460 634 731 501 711 824
Perdita di carico lato utenza kPa 4 6 8 6 12 13 6 12 18 8 17 25 8 13 18 11 18 25 10 16 24 9 15 22 13 22 29 12 22 28
Ventilatore
Tipo tipo Centrifugo

Motore ventilatore tipo Asincrono
Numero n° 1 1 1 1 2 2 2 2 2 2
Portata aria m³/h 110 160 200 110 160 200 140 220 290 140 220 290 260 350 450 260 350 450 330 460 600 330 460 600 400 600 720 400 600 720
Potenza assorbita W 19 29 35 19 29 35 25 29 33 25 29 33 25 33 44 25 33 44 30 43 57 30 43 57 38 52 76 38 52 76
Collegamenti elettrici V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 31,0 38,0 45,0 31,0 38,0 45,0 35,0 46,0 51,0 35,0 46,0 51,0 34,0 41,0 48,0 34,0 41,0 48,0 37,0 44,0 51,0 37,0 44,0 51,0 42,0 51,0 56,0 42,0 51,0 56,0
Livello di pressione sonora dB(A) 23,0 30,0 37,0 23,0 30,0 37,0 27,0 38,0 43,0 27,0 38,0 43,0 26,0 33,0 40,0 26,0 33,0 40,0 29,0 36,0 43,0 29,0 36,0 43,0 34,0 43,0 48,0 34,0 43,0 48,0

Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 1/2” 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Alimentazione
Alimentazione 230V~50Hz
FCZ600 FCZ650 FCZ700 FCZ750 FCZ800 FCZ850 FCZ900 FCZ950 FCZ1000
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H L M H L M H L M H

Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 6,50 8,10 10,00 7,19 9,15 11,50 8,10 9,80 11,00 9,10 11,30 12,50 9,80 10,80 12,00 11,30 12,35 14,00 10,77 13,35 15,14 11,20 14,42 17,10 12,53 15,24 17,02
Portata acqua utenza l/h 570 710 877 631 802 1008 710 860 964 798 991 1096 859 947 1052 991 1083 1227 945 1171 1328 982 1264 1500 1101 1337 1493
Perdita di carico lato utenza kPa 12 18 26 14 21 31 17 24 29 10 15 18 22 27 32 17 20 25 12 17 22 16 24 33 22 32 38
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 3,32 4,03 4,97 3,57 4,55 5,72 4,03 4,87 5,47 4,52 5,62 6,21 4,87 5,37 5,97 5,62 6,14 6,96 5,35 6,64 7,53 5,57 7,17 8,50 6,24 7,58 8,46
Portata acqua utenza l/h 561 699 863 621 790 993 699 846 950 786 975 1079 846 932 1036 975 1066 1209 930 1152 1307 967 1245 1476 1084 1316 1469
Perdita di carico lato utenza kPa 12 18 26 14 20 31 16 24 29 10 14 18 22 26 32 6 20 25 12 17 22 15 24 33 22 31 38
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 3,22 3,90 4,65 3,95 4,80 5,67 3,92 4,89 5,50 4,27 5,34 6,14 4,84 5,66 6,10 5,26 6,29 6,91 4,29 5,00 6,91 5,77 7,32 8,60 5,69 6,88 7,62
Potenza frigorifera sensibile kW 2,56 3,17 3,92 2,78 3,43 4,12 2,99 3,76 4,30 3,20 4,05 4,72 3,72 4,42 4,83 4,00 4,83 5,36 2,97 3,78 5,68 3,80 4,87 5,78 4,42 5,34 5,53
Portata acqua utenza l/h 554 671 800 595 825 975 675 841 946 734 918 1056 833 974 1049 904 1082 1189 738 860 1189 992 1259 1479 979 1183 1311
Perdita di carico lato utenza kPa 14 19 26 15 21 28 16 24 30 10 14 18 20 26 30 14 20 23 10 12 22 15 22 30 22 31 36
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Asincrono

Numero n° 3 3 3 3 3 3 3 3 3
Portata aria m³/h 520 720 920 520 720 920 700 930 1140 700 930 1140 900 1120 1300 900 1120 1300 700 930 1140 700 930 1140 900 1120 1300
Potenza assorbita W 38 60 91 38 60 91 59 80 106 59 80 106 80 100 131 80 100 131 59 80 106 59 80 106 80 100 131
Collegamenti elettrici V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3 V1 V2 V3
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 42,0 51,0 57,0 42,0 51,0 57,0 50,0 57,0 62,0 50,0 57,0 62,0 56,0 61,0 66,0 56,0 61,0 66,0 51,0 57,0 62,0 51,0 57,0 62,0 56,0 61,0 66,0
Livello di pressione sonora dB(A) 34,0 43,0 49,0 34,0 43,0 49,0 42,0 49,0 54,0 42,0 49,0 54,0 48,0 53,0 58,0 48,0 53,0 58,0 43,0 49,0 54,0 43,0 49,0 54,0 48,0 53,0 58,0

Diametro raccordi
Scambiatore principale Ø 3/4”
Alimentazione
Alimentazione 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

FCZ_I_UN50_12 www.aermec.com 23
