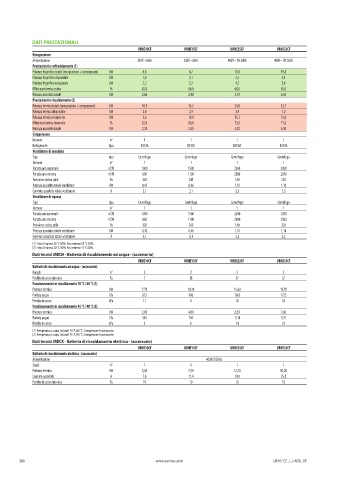

DATI PRESTAZIONALI
URHE10CF URHE15CF URHE25CF URHE33CF
Recuperatore
Alimentazione 230V~50Hz 230V~50Hz 400V~ 3N 50Hz 400V~ 3N 50Hz
Prestazioni in raffreddamento (1) RECUPERATORI
Potenza frigorifera totale (recuperatore + compressore) kW 6,6 8,7 13,8 19,8
Potenza frigorifera disponibile kW 1,8 3,1 3,3 5,4
Potenza frigorifera recuperata kW 2,2 3,2 4,5 5,8
Efficienza termica estiva % 82,0 80,0 68,0 65,0
Potenza assorbita totale kW 2,60 2,90 5,10 6,50
Prestazioni in riscaldamento (2)
Potenza termica totale (recuperatore + compressore) kW 10,9 14,2 24,8 33,1
Potenza termica disponibile kW 2,8 2,9 3,9 7,0
Potenza termica recuperata kW 3,6 10,0 15,3 19,6
Efficienza termica invernale % 82,0 80,0 73,0 71,0
Potenza assorbita totale kW 2,20 2,40 4,20 4,90
Compressore
Numero n° 1 1 1 1
Refrigerante tipo R410A R410A R410A R410A
Ventilatore di mandata
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo
Numero n° 1 1 1 1
Portata aria nominale m³/h 1000 1500 2500 3300
Portata aria minima m³/h 800 1100 2000 2500
Pressione statica utile Pa 320 245 140 220
Potenza assorbita totale ventilatore kW 0,42 0,46 1,10 1,10
Corrente assorbita totale ventilatore A 3,1 3,1 5,3 5,3
Ventilatore di ripresa
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo
Numero n° 1 1 1 1
Portata aria nominale m³/h 1000 1500 2500 3300
Portata aria minima m³/h 800 1100 2000 2500
Pressione statica utile Pa 320 245 140 220
Potenza assorbita totale ventilatore kW 0,42 0,46 1,10 1,10
Corrente assorbita totale ventilatore A 3,1 3,1 5,3 5,3

(1) Aria di ripresa 26 °C 50%; Aria esterna 34 °C 50%.
(2) Aria di ripresa 20 °C 50%; Aria esterna -5 °C 80%.
Dati tecnici MBCH - Batteria di riscaldamento ad acqua - (accessorio)
URHE10CF URHE15CF URHE25CF URHE33CF
Batteria di riscaldamento ad acqua - (accessorio)
Ranghi n° 2 2 2 2
Perdita di carico lato aria Pa 7 18 37 37
Funzionamento in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 7,70 10,30 15,60 19,70
Portata acqua l/h 673 906 1363 1725
Perdita di carico kPa 11 8 18 32
Funzionamento in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 2,60 4,00 6,50 7,60
Portata acqua l/h 446 700 1118 1311
Perdita di carico kPa 3 6 14 22

(1) Temperatura acqua (in/out) 70 °C/60 °C; Compressore funzionante.
(2) Temperatura acqua (in/out) 45 °C/40 °C; Compressore funzionante.
Dati tecnici MBCX - Batteria di riscaldamento elettrica - (accessorio)
URHE10CF URHE15CF URHE25CF URHE33CF
Batteria di riscaldamento elettrica - (accessorio)
Alimentazione 400V/3/50Hz
Stadi n° 1 1 1 1
Potenza termica kW 5,00 7,50 12,50 10,00
Corrente assorbita A 7,6 11,4 19,0 25,1
Perdita di carico lato aria Pa 10 10 10 10

260 www.aermec.com URHE-CF_I_UN50_05
