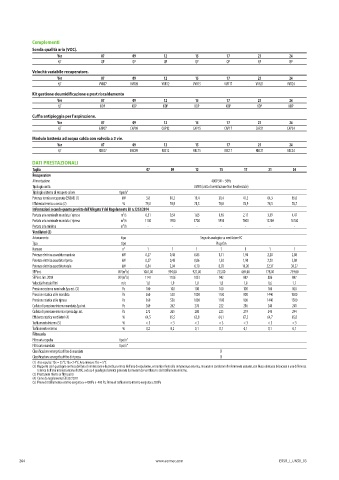

Complementi
Sonda qualità aria (VOC).
Ver 07 09 12 15 17 21 24
H,T QP QP QP QP QP QP QP RECUPERATORI
Velocità variabile recuperatore.
Ver 07 09 12 15 17 21 24
H,T VVR07 VVR09 VVR12 VVR15 VVR17 VVR21 VVR24
Kit gestione deumidificazione e post riscaldamento
Ver 07 09 12 15 17 21 24
H,T KDP KDP KDP KDP KDP KDP KDP

Cuffia antipioggia per l'aspirazione.
Ver 07 09 12 15 17 21 24
H,T CAP07 CAP09 CAP12 CAP15 CAP17 CAP21 CAP24

Modulo batteria ad acqua calda con valvola a 3 vie.
Ver 07 09 12 15 17 21 24
H,T RBC07 RBC09 RBC12 RBC15 RBC17 RBC21 RBC24

DATI PRESTAZIONALI
Taglia 07 09 12 15 17 21 24
Recuperatore
Alimentazione 400V 3N ~ 50Hz
Tipologia unità UVNR (unità di ventilazione Non Residenziale)
Tipologia sistema di recupero calore tipo/n°
Potenza termica recuperata (EN308) (1) kW 5,8 10,3 19,4 31,4 41,3 64,3 85,0
Efficienza termica a secco (2) % 79,0 78,9 78,3 78,8 78,9 78,5 78,7
Informazioni secondo quanto previsto dall’Allegato V del Regolamento EU n.1253/2014
Portata aria nominale mandata / ripresa m³/s 0,31 0,54 1,03 1,65 2,17 3,39 4,47
Portata aria nominale mandata / ripresa m³/h 1100 1950 3700 5950 7800 12200 16100
Portata aria minima m³/h - - - - - - -
Ventilatori (3)
Azionamento tipo Segnale analogico su ventilatore EC

Tipo tipo Plug-fan
Numero n° 1 1 1 1 1 1 1
Potenza elettrica assorbita mandata kW 0,27 0,48 0,85 1,31 1,90 2,20 2,80
Potenza elettrica assorbita ripresa kW 0,27 0,48 0,86 1,30 1,90 2,20 2,80
Potenza elettrica assorbita totale kW 0,84 2,04 6,10 8,78 10,20 22,37 30,37
SFP int. W/(m³/s) 1061,00 994,00 927,00 733,00 669,00 778,00 759,00
SFP int. lim. 2018 W/(m³/s) 1141 1106 1033 942 887 886 887
Velocità frontale filtri m/s 1,8 1,9 1,8 1,8 1,8 1,6 1,7
Pressione esterna nominale Δps est. (3) Pa 100 100 100 100 100 100 100
Pressione statica utile mandata Pa 360 520 1000 1100 900 1440 1500
Pressione statica utile ripresa Pa 360 520 1000 1100 900 1440 1500
Caduta di pressione interna mandata Δps int. Pa 269 262 276 222 216 240 241
Caduta di pressione interna ripresa Δps int. Pa 272 265 280 225 219 243 244
Efficienza statica ventilatori (4) % 64,5 65,5 62,8 64,1 67,2 64,7 65,8
Trafilamento interno (5) % < 3 < 3 < 3 < 3 < 3 < 3 < 3
Trafilamento esterno % 0,2 0,2 0,1 0,1 0,1 0,1 0,1
Filtro aria
Filtro aria espulsa tipo/n°
Filtro aria mandata tipo/n°
Classificazione energetica filtro di mandata D
Classificazione energetica filtro di ripresa D
(1) Aria espulsa: Tbs = 25°C; Tbu<14°C; Aria rinnovo: Tbs = 5°C.
(2) Rapporto tra il guadagno termico dell’aria di immissione e la perdita termica dell’aria di espulsione, entrambi riferiti alla temperatura esterna, misurati in condizioni di riferimento asciutte, con flusso di massa bilanciato e una differenza
termica dell’aria interna/esterna di 20K, escluso il guadagno termico generato dai motori dei ventilatori e dal trafilamento interno.
(3) Prestazioni riferite ai filtri puliti
(4) Come da regolamento EU 327/2011
(5) Prova di trafilamento esterno eseguita a +400 Pa e -400 Pa; Prova di trafilamento interno eseguita a 250 Pa
