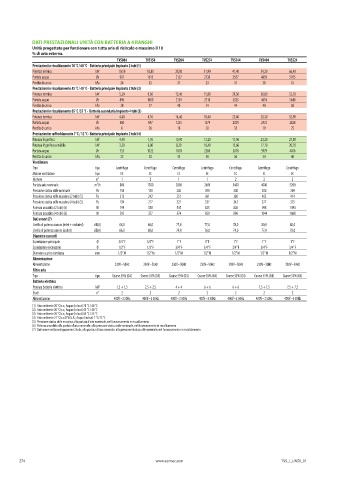

DATI PRESTAZIONALI UNITÀ CON BATTERIA A 4 RANGHI
Unità progettate per funzionare con tutta aria di ricircolo o massimo il 10
% di aria esterna.
TVS084 TVS154 TVS204 TVS274 TVS344 TVS404 TVS524
Prestazioni in riscaldamento 70 °C / 60 °C - Batteria principale Impianto 2 tubi (1)
Potenza termica kW 10,50 18,80 25,10 31,90 41,40 54,20 66,40
Portata acqua l/h 901 1615 2157 2738 3557 4659 5705
Perdita di carico kPa 26 25 37 23 41 38 55
Prestazioni in riscaldamento 45 °C / 40 °C - Batteria principale Impianto 2 tubi (2)
Potenza termica kW 5,20 9,30 12,40 15,80 20,50 26,80 32,70
Portata acqua l/h 896 1600 2139 2718 3525 4610 5640
Perdita di carico kPa 28 27 40 24 44 40 58
Prestazioni in riscaldamento 65 °C /55 °C - Batteria secondaria Impianto 4 tubi (3) TRATTAMENTO ARIA
Potenza termica kW 4,40 8,10 14,40 18,40 23,60 28,30 32,90
Portata acqua l/h 380 697 1235 1579 2031 2433 2828
Perdita di carico kPa 6 26 18 20 32 19 25
Prestazioni in raffreddamento 7 °C / 12 °C - Batteria principale Impianto 2 tubi (4)
Potenza frigorifera kW 4,40 7,70 10,90 13,20 17,90 23,20 27,80
Potenza frigorifera sensibile kW 3,30 6,00 8,20 10,40 13,60 17,10 20,70
Portata acqua l/h 753 1322 1870 2266 3078 3979 4766

Perdita di carico kPa 22 20 33 20 36 34 46
Ventilatore
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo
Motore ventilatore tipo EC EC EC EC EC EC EC
Numero n° 1 2 1 1 2 2 2
Portata aria nominale m³/h 800 1500 2000 2600 3400 4000 5200
Pressione statica utile nominale Pa 150 150 200 200 200 200 200
Pressione statica utile massima (2 tubi) (5) Pa 213 242 351 361 380 403 414
Pressione statica utile massima (4 tubi) (5) Pa 194 217 321 337 342 377 375
Potenza assorbita (2 tubi) (6) W 199 358 545 825 826 998 1494
Potenza assorbita (4 tubi) (6) W 207 377 574 859 896 1044 1608
Dati sonori (7)
Livello di potenza sonora (inlet + radiated) dB(A) 66,0 68,0 77,0 77,0 78,0 80,0 80,0
Livello di potenza sonora (outlet) dB(A) 66,0 68,0 74,0 76,0 74,0 77,0 78,0
Diametro raccordi
Scambiatore principale Ø 3/4” F 3/4” F 1” F 1” F 1” F 1” F 1” F
Scambiatore secondario Ø 1/2” F 1/2” F 3/4” F 3/4” F 3/4” F 3/4” F 3/4” F
Diametro scarico condensa mm 1/2” M 1/2” M 1/2” M 1/2” M 1/2” M 1/2” M 1/2” M
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
Filtro aria
Tipo tipo Coarse 55% (G4) Coarse 55% (G4) Coarse 55% (G4) Coarse 55% (G4) Coarse 55% (G4) Coarse 55% (G4) Coarse 55% (G4)
Batteria elettrica

Potenza batteria elettrica kW 1,5 + 1,5 2,5 + 2,5 4 + 4 6 + 6 6 + 6 7,5 + 7,5 7,5 + 7,5
Stadi n° 2 2 2 2 2 2 2
Alimentazione 400V~3 50Hz 400V~3 50Hz 400V~3 50Hz 400V~3 50Hz 400V~3 50Hz 400V~3 50Hz 400V~3 50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C / 60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C / 40 °C
(3) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C / 55 °C
(4) Aria ambiente 27 °C b.s.47% U.R.; Acqua (in/out) 7 °C/12 °C
(5) Pressione statica utile massima alla portata d'aria nominale, nel funzionamento in riscaldamento
(6) Potenza assorbita alla portata d'aria nominale, alla pressione statica utile nominale, nel funzionamento in riscaldamento
(7) Dati sonori nella configurazione 2 tubi, alla portata d'aria nominale, alla pressione statica utile nominale, nel funzionamento in riscaldamento

274 www.aermec.com TVS_I_UN50_01
