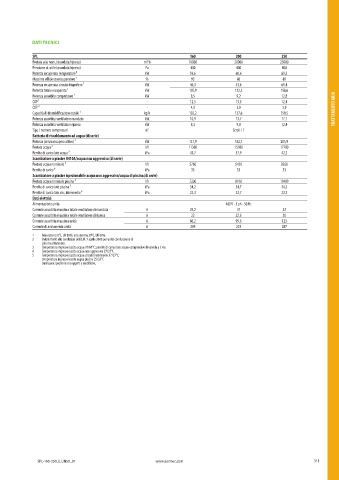

DATI TECNICI
SPL 160 200 250
Portata aria nom, (mandata/ripresa) m³/h 16000 20000 25000
Pressione st. utile (mandata/ripresa) Pa 400 400 400
Potenza recuperata recuperatore ¹ kW 59,6 68,6 89,2
Massima efficienza recuperatore¹ % 93 86 89
Potenza recuperata circuito frigorifero¹ kW 46,3 53,6 69,4
Potenza totale recuperata¹ kW 105,9 122,2 158,6
Potenza assorbita compressore¹ kW 8,5 9,2 12,8
COP¹ - 12,5 13,3 12,4
COP² - 4,0 3,9 3,9 TRATTAMENTO ARIA
Capacità di deumidificazione totale ¹ kg/h 102,2 127,6 159,5
Potenza assorbita ventilatore mandata kW 10,9 13,7 17,7
Potenza assorbita ventilatore ripresa kW 8,3 9,8 12,4
Tipo / numero compressori n° Scroll / 1
Batteria di riscaldamento ad acqua (di serie)
Potenza (senza recupero attivo)¹ kW 131,9 182,7 205,9
Portata acqua ³ l/h 11300 15700 17700
Perdite di carico lato acqua ³ kPa 43,7 37,9 42,2
Scambiatore a piastre R410A/acqua non aggressiva (di serie)
Portata acqua nominale⁴ l/h 5760 6450 8260
Perdite di carico⁴ kPa 33 33 33
Scambiatore a piastre ispezionabile acqua non aggressiva/acqua di piscina (di serie)
Portata acqua nominale piscina⁵ l/h 7200 8100 10400
Perdite di carico lato piscina⁵ kPa 34,2 34,7 34,2
Perdite di carico lato circ. intermedio⁵ kPa 22,3 22,7 22,2
Dati elettrici
Alimentazione unità 400 V - 3 ph - 50 Hz
Corrente assorbita massima totale ventilatore di mandata A 29,2 41 42
Corrente assorbita massima totale ventilatore di ripresa A 22 22,6 30
Corrente assorbita massima unità A 86,2 99,6 123
Corrente di avviamento unità A 209 223 287
1 Aria esterna 0°C, UR 80%; aria interna 29°C, UR 60%.
2 Valori riferiti alle condizioni del D.M. 7 aprile 2008 per unità con funzione di
solo riscaldamento.
3 Temperatura ingresso/uscita acqua 70/60°C; perdite di carico lato acqua comprensive di valvola a 3 vie.
4 Temperatura ingresso/uscita acqua non aggressiva 27/37°C.
5 Temperatura ingresso/uscita acqua circuito intermedio 37/27°C;
temperatura ingresso/uscita acqua piscina 25/35°C
Dati tecnici preliminari soggetti a modifiche.
SPL-160-250_I_UN50_01 www.aermec.com 311
