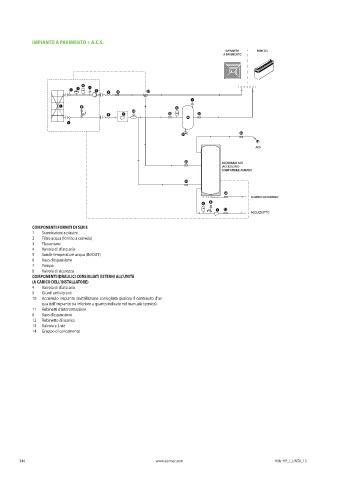

IMPIANTO A PAVIMENTO + A.C.S.

IMPIANTO FANCOIL
A PAVIMENTO

9 6
5 3 4 12 7 6 9 7 11 15 13
4
1 21 8 9 6
19 14
6 9 2 7 11 11
10
5
11
14 12
ARIA-ACQUA
ACS

11 ACCUMULO ACS
(ACCESSORIO
COMPATIBILE AERMEC)
11

11
SCARICO ACCUMULO
21 8
9 6
2 11
ACQUEDOTTO
COMPONENTI FORNITI DI SERIE
1 Scambiatore a piastre
2 Filtro acqua (fornito a corredo)

3 Flussostato
4 Valvola di sfiato aria
5 Sonde temperature acqua (IN/OUT)
6 Vaso d’espansione
7 Pompa
8 Valvola di sicurezza
COMPONENTI IDRAULICI CONSIGLIATI ESTERNI ALL’UNITÀ
(A CARICO DELL’INSTALLATORE)
4 Valvola di sfiato aria
9 Giunti antivibranti
10 Accumulo impianto (installazione consigliata qualora il contenuto d’ac-
qua dell’impianto sia inferiore a quanto indicato nel manuale tecnico).
11 Rubinetti d’intercettazione
6 Vaso d’espansione
12 Rubinetto di scarico
13 Valvola a 3 vie
14 Gruppo di caricamento
