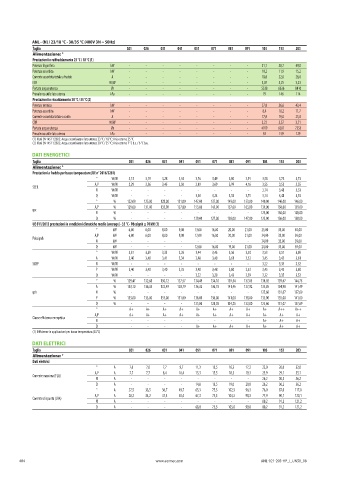

Page 406 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

ANL - (N) / 23/18 °C - 30/35 °C (400V 3N ~ 50Hz)
Taglia 021 026 031 041 051 071 081 091 103 153 203
Alimentazione: °
Prestazioni in raffreddamento 23 °C / 18 °C (1)
Potenza frigorifera kW - - - - - - - - 31,1 38,7 49,0
Potenza assorbita kW - - - - - - - - 10,2 11,9 15,2
Corrente assorbita totale a freddo A - - - - - - - - 18,0 22,0 28,0
EER W/W - - - - - - - - 3,07 3,25 3,23
Portata acqua utenza l/h - - - - - - - - 5338 6636 8410
Prevalenza utile lato utenza kPa - - - - - - - - 79 146 114
Prestazioni in riscaldamento 30 °C / 35 °C (2)
Potenza termica kW - - - - - - - - 27,0 36,6 43,4
Potenza assorbita kW - - - - - - - - 8,4 10,2 11,7
Corrente assorbita totale a caldo A - - - - - - - - 17,0 19,0 25,0
COP W/W - - - - - - - - 3,22 3,57 3,71
Portata acqua utenza l/h - - - - - - - - 4709 6381 7553
Prevalenza utile lato utenza kPa - - - - - - - - 92 159 129
(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 23 °C / 18 °C; Aria esterna 35 °C
(2) Dati EN 14511:2022; Acqua scambiatore lato utenza 30 °C / 35 °C; Aria esterna 7 °C b.s. / 6 °C b.u.
DATI ENERGETICI
Taglia 021 026 031 041 051 071 081 091 103 153 203
Alimentazione: °
Prestazioni a freddo per basse temperature (UE n° 2016/2281)
° W/W 3,13 3,19 3,28 3,34 3,76 3,49 3,80 3,91 3,58 3,74 3,73
A,P W/W 3,29 3,36 3,45 3,50 3,89 3,69 3,99 4,16 3,55 3,53 3,55
SEER
N W/W - - - - - - - - 3,14 3,48 3,53
Q W/W - - - - 3,30 3,24 3,53 3,75 3,14 3,48 3,53
° % 122,00 125,00 128,00 131,00 147,00 137,00 149,00 153,00 140,00 146,00 146,00
A,P % 129,00 131,00 135,00 137,00 153,00 145,00 157,00 163,00 139,00 138,00 139,00
ηsc
N % - - - - - - - - 123,00 136,00 138,00
Q % - - - - 129,00 127,00 138,00 147,00 123,00 136,00 138,00
UE 811/2013 prestazioni in condizioni climatiche medie (average) - 35 °C - Pdesignh ≤ 70 kW (1)
° kW 6,00 6,00 8,00 9,00 13,00 16,00 20,00 21,00 25,00 33,00 40,00
A,P kW 6,00 6,00 8,00 9,00 12,00 16,00 20,00 21,00 24,00 33,00 39,00
Pdesignh
N kW - - - - - - - - 24,00 33,00 39,00
Q kW - - - - 12,00 16,00 19,00 21,00 24,00 33,00 39,00
° W/W 3,31 3,39 3,33 3,26 3,44 3,43 3,56 3,50 3,53 3,57 3,69
A W/W 3,40 3,48 3,41 3,34 3,48 3,48 3,61 3,52 3,45 3,45 3,61
SCOP N W/W - - - - - - - - 3,22 3,35 3,52
P W/W 3,40 3,40 3,40 3,35 3,48 3,48 3,60 3,53 3,45 3,45 3,60
Q W/W - - - - 3,22 3,28 3,43 3,39 3,22 3,35 3,52
° % 129,47 132,68 130,12 127,57 134,49 134,10 139,54 137,05 138,02 139,67 144,75
A % 133,10 136,35 133,49 130,79 136,32 136,18 141,46 137,92 135,05 134,98 141,49
ηsh N % - - - - - - - - 125,60 131,07 137,69
P % 133,00 133,00 133,00 131,00 136,00 136,00 141,00 138,00 135,00 135,00 141,00
Q % - - - - 125,80 128,03 134,25 132,80 125,60 131,07 137,69
° A+ A+ A+ A+ A+ A+ A+ A+ A+ A++ A++
A,P A+ A+ A+ A+ A+ A+ A+ A+ A+ A+ A+
Classe efficienza energetica
N - - - - - - - - A+ A+ A+
Q - - - - A+ A+ A+ A+ A+ A+ A+
(1) Efficienze in applicazioni per bassa temperatura (35°C)

DATI ELETTRICI
Taglia 021 026 031 041 051 071 081 091 103 153 203
Alimentazione: °
Dati elettrici
° A 7,0 7,0 7,7 9,7 11,3 13,5 16,3 17,3 22,0 26,0 32,0
A,P A 7,7 7,7 8,4 10,4 13,3 15,5 18,3 19,3 23,9 29,1 35,1
Corrente massima (FLA)
N A - - - - - - - - 26,2 30,2 36,2
Q A - - - - 14,0 13,5 19,0 20,0 26,2 30,2 36,2
° A 27,5 33,5 36,7 49,7 65,3 75,3 102,3 96,3 76,0 87,0 117,0
A,P A 28,2 34,2 37,4 50,4 67,3 75,3 104,3 98,3 77,9 90,1 120,1
Corrente di spunto (LRA)
N A - - - - - - - - 80,2 91,2 121,2
Q A - - - - 68,0 75,3 105,0 99,0 80,2 91,2 121,2

404 www.aermec.com ANL-021-203-HP_I_UN50_08
