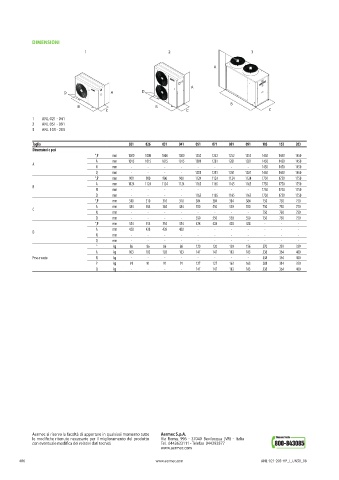

DIMENSIONI

1 2 3

A

A
D A D
B
B B
C C C
1 ANL 021 - 041
2 ANL 051 - 091
3 ANL 103 - 203

Taglia 021 026 031 041 051 071 081 091 103 153 203
Dimensioni e pesi

°,P mm 1000 1000 1000 1000 1252 1252 1252 1252 1450 1450 1450
A mm 1015 1015 1015 1015 1281 1281 1281 1281 1450 1450 1450
A
N mm - - - - - - - - 1450 1450 1450
Q mm - - - - 1281 1281 1281 1281 1450 1450 1450
°,P mm 900 900 900 900 1124 1124 1124 1124 1750 1750 1750
A mm 1124 1124 1124 1124 1165 1165 1165 1165 1750 1750 1750
B
N mm - - - - - - - - 1750 1750 1750
Q mm - - - - 1165 1165 1165 1165 1750 1750 1750
°,P mm 310 310 310 310 384 384 384 384 750 750 750
A mm 384 384 384 384 550 550 550 550 750 750 750
C
N mm - - - - - - - - 750 750 750
Q mm - - - - 550 550 550 550 750 750 750
°,P mm 354 354 354 354 428 428 428 428 - - -
A mm 428 428 428 428 - - - - - - -
D
N mm - - - - - - - - - - -
Q mm - - - - - - - - - - -
° kg 86 86 86 86 120 120 120 156 270 293 329
A kg 103 103 103 103 147 147 183 183 338 364 400
Peso a vuoto N kg - - - - - - - - 338 364 400
P kg 91 91 91 91 127 127 163 163 288 314 350
Q kg - - - - 147 147 183 183 338 364 400
