VENTILCONVETTORI

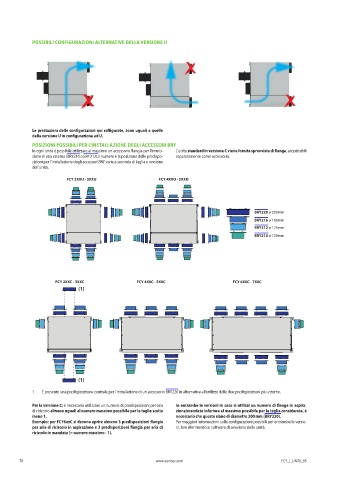

POSSIBILI CONFIGURAZIONI ALTERNATIVE DELLA VERSIONE U

Le prestazioni delle configurazioni qui raffigurate, sono uguali a quelle
della versione U in configurazione ad U.
POSIZIONI POSSIBILI PER L'INSTALLAZIONE DEGLI ACCESSORI BRY
In ogni unità è possibile utilizzare al massimo un accessorio flangia per l'immis- L'unità standard in versione C viene fornita sprovvista di flange, acquistabili

sione di aria esterna (BRY210 o BRY212).Il numero e la posizione delle predispo- separatamente come accessorio.
sizioni per l'installazione degli accessori BRY varia a seconda di taglia e versione
dell'unità.

FCY 2XXU - 3XXU FCY 4XXU - 5XXU

BRY220 ø 200mm
BRY216 ø 160mm
BRY212 ø 125mm
BRY210 ø 100mm

FCY 2XXC - 3XXC FCY 4XXC - 5XXC FCY 6XXC - 7XXC
(1)

(1)
1 È presente una predisposizione centrale per l'installazione di un accessorio BRY220 in alternativa all'utilizzo delle due predisposizioni più esterne.

Per la versione C: è necessario utilizzare un numero di predisposizioni per aria In entrambe le versioni in caso si utilizzi un numero di flange in aspira-
di ricircolo almeno uguali al numero massimo possibile per la taglia scelta zione/mandata inferiore al massimo possibile per la taglia considerata, è
meno 1. necessario che queste siano di diametro 200 mm (BRY220).
Esempio: per FCY6xxC si devono aprire almeno 3 predisposizioni flangia Per maggiori informazioni sulle configurazioni possibili per entrambe le versio-
per aria di ricircolo in aspirazione e 3 predisposizioni flangia per aria di ni, fare riferimento ai software di selezione delle unità.
ricircolo in mandata (= numero massimo - 1).
