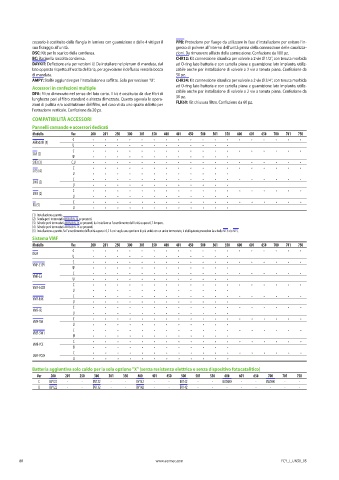

VENTILCONVETTORI

cessorio è costituito dalla flangia in lamiera con guarnizione e dalle 4 viti per il PPB: Protezione per flange da utilizzare in fase d'installazione per evitare l'in-
suo fissaggio all'unità. gresso di polvere all'interno dell'unità prima della connessione delle canalizza-
DSC: Kit per lo scarico della condensa. zioni. Da rimuovere all'atto della connessione. Confezione da 100 pz.
BC: Bacinella raccolta condensa. CHR12: Kit connessione idraulica per valvole a 2 vie Ø 1/2", con tenuta morbida
DAYKIT: Deflettore aria per versioni U. Da installare nel plenum di mandata, dal ad O-ring lato batteria e con cartella piana e guarnizione lato impianto, utiliz-

lato opposto rispetto all'uscita dell'aria, per agevolarne il deflusso verso la bocca zabile anche per installazione di valvole a 2 vie a tenuta piana. Confezione da
di mandata. 50 pz.
AMPY: Staffe aggiuntive per l'installazione a soffitto. Solo per versione "U". CHR34: Kit connessione idraulica per valvole a 2 vie Ø 3/4", con tenuta morbida
Accessori in confezioni multiple ad O-ring lato batteria e con cartella piana e guarnizione lato impianto, utiliz-
DFA: Filtro dimezzato nel senso del lato corto. Il kit è costituito da due filtri di zabile anche per installazione di valvole a 2 vie a tenuta piana. Confezione da
lunghezza pari al filtro standard e altezza dimezzata. Questo agevola le opera- 30 pz.
zioni di pulizia e/o sostitutzione del filtro, nel caso vi sia uno spazio ridotto per FLK60: Kit chiusura filtro. Confezione da 60 pz.
l'estrazione verticale. Confezione da 20 pz.
COMPATIBILITÀ ACCESSORI
Pannelli comando e accessori dedicati
Modello Ver 200 201 250 300 301 350 400 401 450 500 501 550 600 601 650 700 701 750
C • • • • • • • • • • • • • • • • • •
AER503IR (1)
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
SA5 (2)
U • • • • • • • • • • • •
SIT3 (3) C,U • • • • • • • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
SIT5 (4)
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
SW3 (2)
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
SW5 (2)
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
TX (5)
U • • • • • • • • • • • •
(1) Installazione a parete.
(2) Sonda per i termostati AER503IR-TX se presenti.
(3) Schede per i termostati AER503IR-TX se presenti, da installare se l'assorbimento dell'unità supera 0,7 Ampere.
(4) Schede per i termostati AER503IR-TX se presenti.
(5) Installazione a parete. Se l'assorbimento dell'unità supera i 0,7 A o si voglia una gestione di più unità con un unico termostato, è obbligatorio prevedere la scheda SIT3 e/o SIT5.
Sistema VMF
Modello Ver 200 201 250 300 301 350 400 401 450 500 501 550 600 601 650 700 701 750
C • • • • • • • • • • • • • • • • • •
DI24
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-E19Y
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-E3
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-E4DX
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-E4X
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-IR
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-SW
U • • • • • • • • • • • •

C • • • • • • • • • • • • • • • • • •
VMF-SW1
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-YCC
U • • • • • • • • • • • •
C • • • • • • • • • • • • • • • • • •
VMF-YCCH
U • • • • • • • • • • • •
Batteria aggiuntiva solo caldo per la sola opzione "X" (senza resistenza elettrica e senza dispositivo fotocatalitico)
Ver 200 201 250 300 301 350 400 401 450 500 501 550 600 601 650 700 701 750
C BV122 - - BV132 - - BV142 - - BV142 - - BVZ800 - - BVZ800 - -
U BV122 - - BV132 - - BV142 - - BV142 - - - - - - - -

80 www.aermec.com FCY_I_UN50_05
