VENTILCONVETTORI

FCY500C FCY550C FCY600C FCY650C FCY700C FCY750C
Alimentazione 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
Per informazioni sui dati prestazionali relativi alle diverse configurazioni fare riferimen-
to al software di selezione.

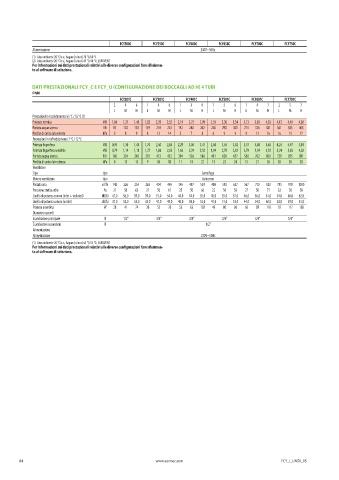

DATI PRESTAZIONALI FCY_C E FCY_U (CONFIGURAZIONE DEI BOCCAGLI AD H) 4 TUBI
4 tubi
FCY201C FCY301C FCY401C FCY501C FCY601C FCY701C
2 4 6 1 4 6 1 3 6 1 5 6 1 4 7 2 5 7
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)
Potenza termica kW 1,06 1,37 1,48 1,82 2,39 2,55 2,19 2,75 2,99 2,59 3,30 3,34 3,13 3,85 4,35 4,13 4,40 4,60
Portata acqua utenza l/h 93 120 130 159 210 223 192 240 262 226 290 301 274 336 381 361 385 403
Perdita di carico lato utenza kPa 5 8 9 8 12 14 5 7 8 6 9 9 9 13 16 16 15 17
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,93 1,30 1,44 1,70 2,40 2,63 2,29 3,06 3,41 2,68 3,65 3,82 3,37 4,08 4,65 4,24 4,97 5,18
Potenza frigorifera sensibile kW 0,74 1,14 1,18 1,27 1,86 2,03 1,66 2,24 2,52 1,94 2,70 2,83 2,70 3,34 3,92 3,24 3,83 4,02

Portata acqua utenza l/h 160 224 248 292 413 452 394 526 586 461 628 657 580 702 800 729 855 891
Perdita di carico lato utenza kPa 8 13 15 9 16 18 11 18 22 13 22 24 15 21 26 20 26 28
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Asincrono
Portata aria m³/h 148 226 254 263 404 446 346 487 559 400 592 627 567 770 920 785 978 1050
Pressione statica utile Pa 21 50 63 21 50 61 25 50 66 22 50 56 27 50 71 32 50 58
Livello di potenza sonora (inlet + radiated) dB(A) 41,0 56,0 59,0 39,0 51,0 54,0 44,0 54,0 55,0 45,0 55,0 57,0 46,0 56,0 61,0 54,0 60,0 62,0
Livello di potenza sonora (outlet) dB(A) 37,0 52,0 55,0 35,0 47,0 49,0 40,0 50,0 52,0 41,0 51,0 53,0 44,0 54,0 60,0 52,0 59,0 61,0
Potenza assorbita W 28 41 74 38 55 78 53 63 102 49 80 96 66 89 118 92 117 138
Diametro raccordi
Scambiatore principale Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore secondario Ø 1/2”
Alimentazione
Alimentazione 230V~50Hz

(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
Per informazioni sui dati prestazionali relativi alle diverse configurazioni fare riferimen-
to al software di selezione.

84 www.aermec.com FCY_I_UN50_05
