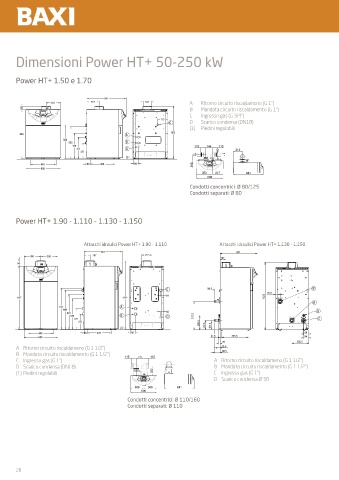

Dimensioni Power HT+ 50-250 kW
Power HT+ 1.50 e 1.70
681
247 212 147 A Ritorno circuito riscaldameno (G 1”)
56 B Mandata circuito riscaldamento (G 1”)
C Ingresso gas (G 3/4”)
173
C D Scarico condensa (DN18)
(1) Piedini regolabili
848 A 905
586
555 B
440
371 D
271
(1)
440 65 420 98
600
Condotti concentrici: Ø 80/125
Condotti separati: Ø 80
Power HT+ 1.90 - 1.110 - 1.130 - 1.150
Attacchi idraulici Power HT+ 1.90 - 1.110 Attacchi idraulici Power HT+ 1.130 - 1.150
681 681
300 300 107 177 300 107
94
99
C 98.5 B
78.5
54
1127 1222 1222
1128
A
737 A
699 62 D
621
546 B D 517.5
371 C
271
260.5
(1) 172.5 167.5
440 65 420 98 440 89
600 31.5 485.6 94
600
25 305.5
A Ritorno circuito riscaldameno (G 1 1/2”) 38.5
B Mandata circuito riscaldamento (G 1 1/2”) 98.5
C Ingresso gas (G 1”) A Ritorno circuito riscaldameno (G 1 1/2”)
D Scarico condensa (DN18) B Mandata circuito riscaldamento (G 1 1/2”)
(1) Piedini regolabili C Ingresso gas (G 1”)
D Scarico condensa Ø 30
Condotti concentrici: Ø 110/160
Condotti separati: Ø 110
