Caldaie commerciali

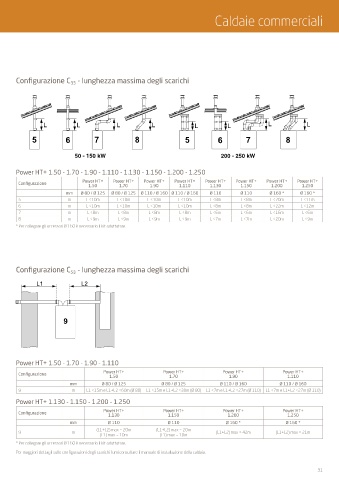

Configurazione C - lunghezza massima degli scarichi
33

L L L L L L L L L L L L L L L L

5 5 6 6 7 7 8 8 5 5 6 6 7 7 8 8

50 - 150 kW 200 - 250 kW

Power HT+ 1.50 - 1.70 - 1.90 - 1.110 - 1.130 - 1.150 - 1.200 - 1.250
Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+
Configurazione
1.50 1.70 1.90 1.110 1.130 1.150 1.200 1.250
mm Ø 80 / Ø 125 Ø 80 / Ø 125 Ø 110 / Ø 160 Ø 110 / Ø 160 Ø 110 Ø 110 Ø 160 * Ø 160 *
5 m L <10m L <10m L <10m L <10m L <8m L <8m L <20m L <11m
6 m L <10m L <10m L <10m L <10m L <8m L <8m L <22m L <12m
7 m L <8m L <8m L <8m L <8m L <6m L <6m L <16m L <6m
8 m L <9m L <9m L <9m L <9m L <7m L <7m L <20m L <9m
* Per collegare gli accessori Ø 160 è necessario il kit adattatore.

Configurazione C - lunghezza massima degli scarichi
53
L1 L2

9

Power HT+ 1.50 - 1.70 - 1.90 - 1.110
Configurazione Power HT+ Power HT+ Power HT+ Power HT+
1.90
1.110
1.70
1.50
mm Ø 80 / Ø 125 Ø 80 / Ø 125 Ø 110 / Ø 160 Ø 110 / Ø 160
9 m L1 <15m e L1+L2 <60m (Ø 80) L1 <15m e L1+L2 <30m (Ø 80) L1 <7m e L1+L2 <27m (Ø 110) L1 <7m e L1+L2 <27m (Ø 110)
Power HT+ 1.130 - 1.150 - 1.200 - 1.250
Configurazione Power HT+ Power HT+ Power HT+ Power HT+
1.150
1.130
1.200
1.250
mm Ø 110 Ø 110 Ø 160 * Ø 160 *
(L1+L2) max = 20m (L1+L2) max = 20m
9 m (L1+L2) max = 42m (L1+L2) max = 21m
(L1) max = 10m (L1) max = 10m
* Per collegare gli accessori Ø 160 è necessario il kit adattatore.
Per maggiori dettagli sulle configurazioni degli scarichi fumi consultare il manuale di installazione della caldaia.
