Page 38 - BAXI - CALDAIE COMMERCIALI - FIDRA

E

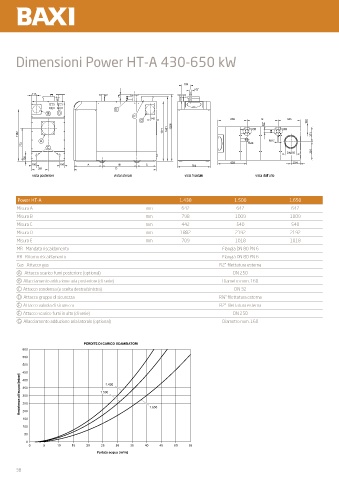

Dimensioni Power HT-A 430-650 kW F G
D
B

A
C

E
B D
F
G

A R¾
C

vista posteriore vista laterale vista frontale vista dall’alto

R¾
Power HT-A 1.430 1.500 1.650
Misura A mm 642 642 642
Misura B mm 798 1009 1009
Misura C mm 442 540 540
Misura D mm 1882 2192 2192
Misura E mm 709 1018 1018
MR Mandata riscaldamento Flangia DN 80 PN 6
RR Ritorno riscaldamento Flangia DN 80 PN 6
Gas Attacco gas R2" filettatura esterna
A Attacco scarico fumi posteriore (optional) DN 250
B Allacciamento adduzione aria posteriore (di serie) Diametro nom. 160
C Attacco condensa (a scelta destra/sinistra) DN 32
D Attacco gruppo di sicurezza R¾" filettatura esterna
E Attacco valvola di sicurezza R2" filettatura esterna
F Attacco scarico fumi in alto (di serie) DN 250
G Allacciamento adduzione aria laterale (optional) Diametro nom. 160

PERDITE DI CARICO SCAMBIATORI
600
550
500
450
Resistenza all'acqua [mbar] 350 1.500
400
1.430
300
250
200
150 1.650
100
50
0
0 5 10 15 20 25 30 35 40 45 50 55
Portata acqua [m³/h]

38
