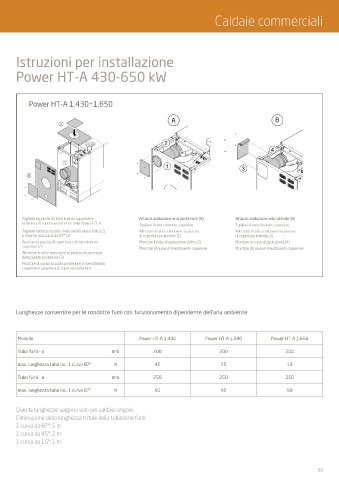

P. 39
Caldaie commerciali
Istruzioni per installazione
Power HT-A 430-650 kW
Power HT-A 1.430÷1.650
A B
2
2
4
1
1 3
3
Togliere la parete di rivestimento superiore e Attacco adduzione aria posteriore (A) Attacco adduzione aria laterale (B)
la lamiera di copertura inferiore della Power HT-A Togliere il riverstimento superiore Togliere il riverstimento superiore
Togliere l'attacco scarico fumi rivolto verso l'alto (2) Allentare le viti e rimuovere la piastra Allentare le viti e rimuovere la piastra
e inserire una curva da 87° (1) di copertura posteriore (1) di copertura laterale (3)
Avvitare la piastra di copertura sul rivestimento Montare il tubo d'aspirazione dritto (2) Montare la curva d'aspirazione (4)
superiore (2) Montare di nuovo il rivestimento superiore Montare di nuovo il rivestimento superiore
Allentare le viti e rimuovere la piastra di copertura
della parete posteriore (3)
Montare di nuovo la parte posteriore, il rivestimento
superiore e la lamiera di copertura inferiore
Lunghezze consentite per le condotte fumi con funzionamento dipendente dell'aria ambiente
Modello Power HT-A 1.430 Power HT-A 1.500 Power HT-A 1.650
Tubo fumi - ø mm 200 200 200
max. lunghezza tubo inc. 1 curva 87° m 45 25 13
Tubo fumi - ø mm 250 250 250
max. lunghezza tubo inc. 1 curva 87° m 50 50 50
Queste lunghezze valgono solo per caldaie singole.
Diminuzione della lunghezza totale della tubazione fumi:
1 curva da 87°: 5 m
1 curva da 45°: 2 m
1 curva da 15°: 1 m
