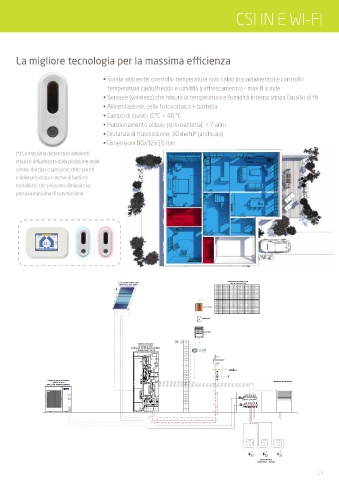

Page 13 - BAXI - CSI IN E WI-FI - FIDRA

CSI IN E WI-FI

La migliore tecnologia per la massima efficienza

• Sonda ambiente: controllo temperatura solo caldo (riscaldamento) e controllo
temperatura caldo/freddo e umidità (raffrescamento) - max 8 sonde
• Sensore (wireless) che misura la temperatura e l’umidità interna senza l’ausilio di fili
• Alimentazione: cella fotovoltaica + batteria
• Campo di lavoro: 0 °C ÷ 40 °C
• Funzionamento al buio (solo batteria): > 7 anni
• Distanza di trasmissione: 30 metri* (al chiuso)
• Dimensioni 80x32x15 mm

(*) La massima distanza in ambienti
chiusi è influenzata dalla posizione della
sonda, dal tipo e spessore delle pareti
e dalla presenza o meno di barriere
metalliche che possono diminuire la
portata massima di trasmissione

n. 1 Pannello Solare Piano IMPIANTO FOTOVOLTAICO
Non di Fornitura Baxi
BAXI mod. SOL 250-V

Inverter Fotovoltaico

Contatore Elettrico
A A A V
SIEMENS
Quadro Elettrico
V A
SE
Sistema ad incasso
in pompa di calore
BAXI mod. CSI IN Alya E 200 WI-FI
+ Modulo Solare CSI IN CR
ACQ
ACQ ACQ
Adduzione Idrica
ACQ
ACQ ACQ
Pompa di calore aria-acqua ACQ Alimentazione deu-climatizzatori
splittata inverter ACQ
BAXI mod. AWHP2R MR/TR
ACQ ACQ RIC
ACQ ACQ RIC
ACQ ACQ RIC
ACQ ACQ RIC
ACQ RIC
ACQ RIC ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ
RIC RIC RIC RIC RIC RIC RIC RIC RIC
ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ

Z1 Z2 Z3
Sonde Wireless
Temperatura - Umidità
