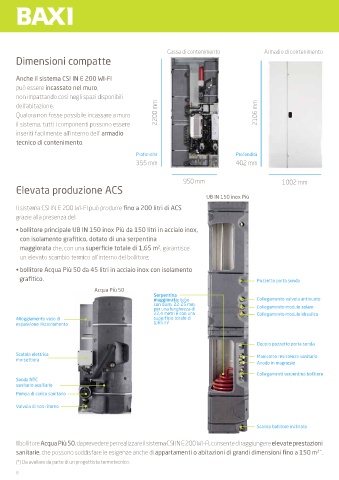

Cassa di contenimento Armadio di contenimento
Dimensioni compatte

Anche il sistema CSI IN E 200 WI-FI
può essere incassato nel muro,
non impattando così negli spazi disponibili
dell’abitazione.
Qualora non fosse possibile incassare a muro 2200 mm 2106 mm
il sistema, tutti i componenti possono essere
inseriti facilmente all’interno dell’ armadio
tecnico di contenimento.

Profondità Profondità
355 mm 402 mm

950 mm 1002 mm
Elevata produzione ACS
UB IN 150 inox Più

Il sistema CSI IN E 200 WI-FI può produrre fino a 200 litri di ACS
grazie alla presenza del:

• bollitore principale UB IN 150 inox Più da 150 litri in acciaio inox,
con isolamento grafitico, dotato di una serpentina
maggiorata che, con una superficie totale di 1,65 m , garantisce
2
un elevato scambio termico all'interno del bollitore;
• bollitore Acqua Più 50 da 45 litri in acciaio inox con isolamento
grafitico. Pozzetto porta sonda

Acqua Più 50
Serpentina
maggiorata: tubo Collegamento valvola antivuoto
con diam. 22-25 mm, Collegamento modulo solare
per una lunghezza di
22,4 metri e con una Collegamento modulo idraulico
Alloggiamento vaso di superficie totale di
espansione riscaldamento 1,65 m 2

Doppio pozzetto porta sonda
Scatola elettrica Manicotto resistenza sanitario
morsettiera
Anodo in magnesio
Collegamenti serpentina bollitore
Sonda NTC
sanitario ausiliario
Pompa di carico sanitario
Valvola di non ritorno

Scarico bollitore inclinato

Il bollitore Acqua Più 50, da prevedere per realizzare il sistema CSI IN E 200 WI-FI, consente di raggiungere elevate prestazioni
2 *
sanitarie, che possono soddisfare le esigenze anche di appartamenti o abitazioni di grandi dimensioni fino a 150 m .
(*) Da avallare da parte di un progettista termotecnico.
